博爾森XH是專為爆炸性氣體/粉塵高危環境設計的雙防爆型內置式磁致伸縮位移傳感器，同時具備本安防爆（Ex ia）與隔爆（Ex d）雙重防護，通過CQC本安認證（CQCIT25.0367X）與CCRI隔爆認證（CCRI24.8193），可直接用于0區/1區/2區危險場所，是石油、化工、綠氫、煤礦、船舶等防爆場景的核心安全檢測方案。

一、核心定位與防爆資質

1. 產品定位

• 類型：油缸內置式、非接觸、絕對位置測量、雙防爆型
• 防爆等級：Ex ia d IIC T6 Ga（本安+隔爆復合型）
• 適用區域：0區、1區、2區爆炸性氣體環境（氫氣、甲烷、天然氣等）
• 對標：Temposonics MH/EX系列防爆內置型（機械/電氣/防爆高度兼容）
• 場景：石油鉆井平臺、化工反應釜、綠氫電解槽、煤礦液壓支架、船舶液壓系統等高危防爆工況

2. 權威防爆認證（核心資質）

• 本安防爆認證：CQCIT25.0367X（中國質量認證中心），符合Ex ia IIC T4，電路本質安全，故障狀態下不產生引爆火花/溫度
• 隔爆認證：CCRI24.8193（國家防爆電氣產品質量監督檢驗中心），符合Ex d IIC T4，外殼可承受內部爆炸、阻止火焰外傳
• 其他認證：CE、IECEx、ATEX（可選），適配全球防爆標準

二、結構設計與材質

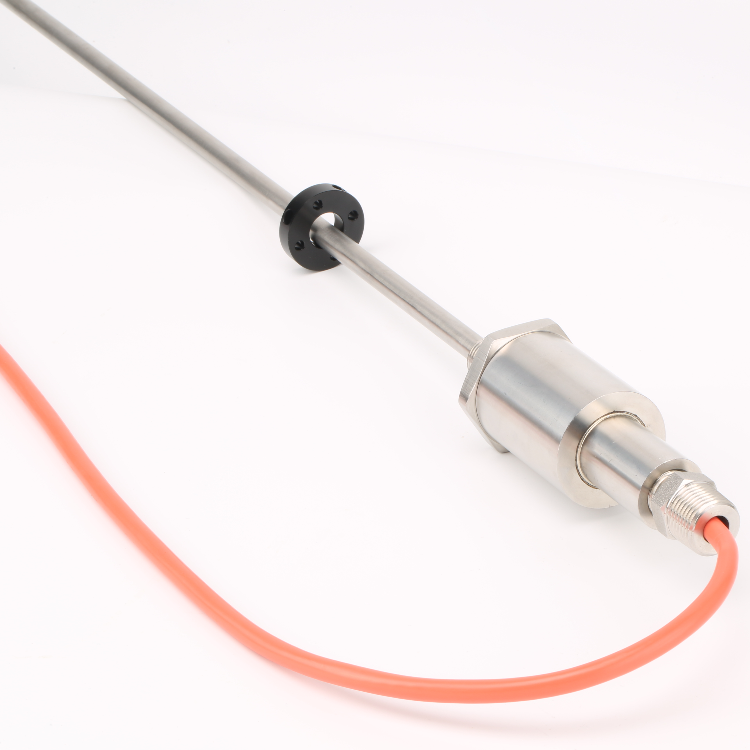

1. 整體結構

• 一體化防爆電子頭：全密封隔爆外殼，316L不銹鋼材質，激光焊接密封，無外露接線端子，杜絕火花外泄
• 測桿：316L不銹鋼一體化耐壓外管，全灌封加固，耐高壓、耐腐蝕、耐油，適配防爆油缸壓力腔
• 磁鐵：專用防爆環形磁環，非接觸無摩擦，隨活塞桿同步運動，無機械火花風險
• 出線：防爆專用電纜/接頭（M12防爆型、6針DIN防爆型），雙重密封，防護等級IP67/IP68

2. 安裝方式

• 固定：油缸端蓋螺紋安裝（M18×1.5、3/4”-16 UNF等防爆螺紋）或防爆法蘭安裝
• 安裝：測桿完全內置油缸壓力腔，磁環套于活塞桿，不占用外部空間
• 優勢：防爆結構一體化，安裝便捷，無需額外防爆接線盒，直接適配防爆油缸

三、核心技術參數

1. 測量性能

• 測量行程：50mm–2000mm（標準），最長5000mm可定制
• 線性精度：±0.01%–0.03% FS（最高±0.01% FS）
• 重復精度：≤±0.001% FS，長期穩定性極佳
• 分辨率：0.1μm–10μm（最高≤1μm）
• 響應時間：0.05–2ms，動態響應快，適配防爆液壓系統高頻動作
• 采樣頻率：最高10kHz，滿足高速防爆控制
• 絕對輸出：斷電位置不丟失，上電即讀，無需回零

2. 電氣與防爆參數

• 供電：10–32 VDC（本安電源供電，需搭配安全柵）
• 功耗：≤10mA（12V時），超低功耗，適配本安電源系統
• 耐壓：標準34MPa（530bar），可定制80MPa（800bar），適配超高壓防爆油缸
• 防護等級：IP67（標準），IP68/IP69K（定制），耐高壓水沖、耐油、耐粉塵
• 抗振動：20–30G（10–2000Hz），抗沖擊500–1000G，耐重載沖擊
• 工作溫度：-40℃~+85℃（標準），最高+100℃定制，寬溫穩定無漂移
• 溫度組別：T6（表面溫度≤85℃），適配氫氣、乙炔等高危氣體環境
• EMC：CE認證，抗電磁干擾200V/m，適配強干擾防爆現場

3. 防爆安全設計

• 本安電路：內部集成限流、限壓、限能模塊，故障狀態下能量低于爆炸閾值，無火花、無高溫
• 隔爆外殼：高強度316L不銹鋼，可承受內部爆炸壓力，阻止火焰、高溫氣體外傳
• 密封工藝：激光焊接+O型圈雙重密封，杜絕易燃易爆氣體滲入內部電路
• 非接觸測量：磁環與測桿無摩擦，無機械火花，從根源降低爆炸風險

四、輸出接口（防爆專用）

1. 模擬量（本安/隔爆兼容）

• 電流：4–20mA，負載0–500Ω（本安型需搭配安全柵）
• 電壓：0–10V/±10V，負載>5kΩ
• 特點：接線簡單，直接接入防爆PLC/安全控制系統，調試便捷

2. 數字量（防爆專用）

• SSI：同步串行，24/25/26位，70kBd–1MBd，格雷碼/二進制可選
• CANopen：標準工業總線，適配分布式防爆控制系統
• Modbus RTU：RS485，兼容多數防爆工控系統
• Profibus-DP、Profinet IO、EtherCAT：高速實時總線，適配高端防爆液壓控制

3. 診斷功能

• 內置電源、信號、防爆故障診斷，帶LED狀態指示，快速排查防爆系統問題
• 支持遠程診斷，適配防爆現場無人值守場景

五、參數資料

六、核心優勢（雙防爆核心價值）

1. 雙防爆認證，0區安全適用

• 同時具備本安+隔爆雙重防護，唯一可用于0區的內置式磁致伸縮傳感器，覆蓋所有危險區域
• 本安電路+隔爆外殼雙重保障，徹底杜絕爆炸風險，滿足最嚴苛安全標準

2. 316L全不銹鋼，超強防腐耐蝕

• 電子頭+測桿均采用316L不銹鋼，耐酸堿、耐海水、耐油氣腐蝕，適配海洋、化工、綠氫等腐蝕環境
• 解決普通防爆傳感器材質不耐腐蝕、壽命短的難題

3. 非接觸測量，長壽命免維護

• 磁環與測桿無摩擦，機械壽命≥2000萬次，MTBF≥10萬小時
• 無易損件，長期穩定運行，大幅降低防爆現場維護成本

4. 無縫替換進口，降本增效

• 機械安裝尺寸、螺紋、防爆接口、信號輸出與Temposonics EX系列完全一致
• 直接替換，無需改機械、改程序、改防爆系統，改造時間短，成本降低40%–60%

5. 靈活配置，定制化能力強

• 支持超長行程（5000mm）、特殊防爆螺紋、特殊防護、雙輸出、三冗余（SIL3）定制
• 適配綠氫電解槽、石油鉆井、煤礦井下等特殊防爆場景

七、典型應用場景

1. 石油化工：鉆井平臺液壓油缸、反應釜執行機構、緊急切斷閥（ESD）位移監測，適配0區/1區氫氣、天然氣環境
2. 綠氫能源：電解槽液壓系統、碟簧形變監測，耐受氫氣爆炸風險，滿足SIL3安全等級
3. 煤礦井下：液壓支架、掘進機、提升機制動油缸位移檢測，適配瓦斯爆炸環境
4. 船舶海洋：船用液壓系統、艙門油缸、錨機位移監測，耐海水腐蝕、防爆安全
5. 醫藥食品：防爆反應釜、無菌車間液壓執行機構，滿足GMP+防爆雙重標準
6. 軍工航天：防爆液壓測試臺、燃料加注系統位移檢測，適配高危燃料環境

八、選型要點

• 防爆等級：必選Ex ia d IIC T6（0區/1區/2區通用）
• 行程：按油缸最大行程+10%余量選擇，50–2000mm，超長行程定制5000mm
• 材質：全316L不銹鋼（防爆場景標配）
• 接口：模擬量（4–20mA）、SSI、CANopen、Profinet按需選擇（需搭配本安安全柵）
• 防護：標準IP67，水下/高壓水沖場景定制IP68/IP69K
• 安全等級：關鍵場景可選三冗余（SIL3），提升系統安全性

九、型號編碼規則（示例）

XH - 1000 - 420MA - M18 - 34MPA - 316L - Ex ia d IIC T6

• XH：雙防爆內置型系列
• 1000：行程1000mm
• 420MA：輸出4–20mA（可換SSI、CANopen、Profinet等）
• M18：安裝螺紋M18×1.5（防爆螺紋）
• 34MPA：耐壓等級34MPa
• 316L：材質316L不銹鋼
• Ex ia d IIC T6：雙防爆等級（本安+隔爆）

總結

博爾森XH雙防爆磁致伸縮位移傳感器以本安+隔爆雙重認證、316L全不銹鋼、非接觸長壽命、無縫替換進口為核心優勢，完美解決0區/1區/2區高危防爆環境的位移檢測難題，是保障防爆液壓系統安全運行、替代進口防爆傳感器、降本增效的首選方案。
