型號介紹

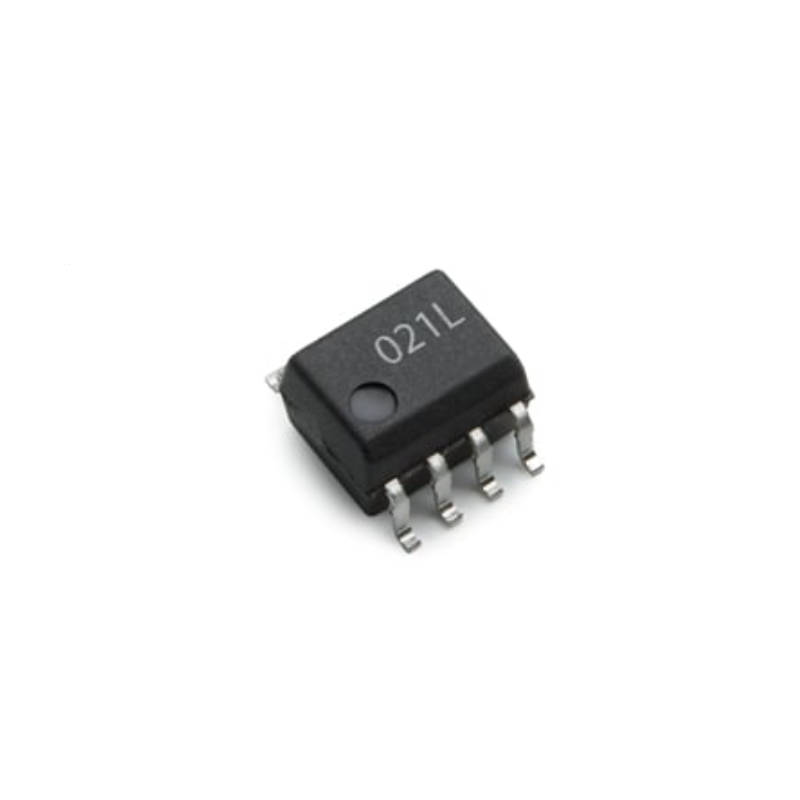

今天我要向大家介紹的是 Broadcom 的光電耦合器——ACPL-021L-000E。它采用 CMOS 輸出級和光接收器輸入級，內置施密特觸發器，可提供邏輯兼容波形，無需額外的波形整形。該光耦合器功耗極低，在整個溫度范圍內，每個通道的最大 IDD電流僅為 1.1mA 。由于正向 LED 電流低至 1.6mA，大多數微處理器可以直接驅動該 LED。
主要特性
5 Mbd 典型信號速率
CMOS輸出
低供電電流，IDD < 1.1mA 最大值
低 LED 輸入驅動電流，I F在 1.6mA 時最小
低供電電壓范圍，2.7 - 5.5伏
典型滯后電流為 0.2mA
高 CMR（最小 25kV/us@VCM = 1kV）
應用
工業網絡/IO
高速邏輯系統的隔離
微處理器系統接口
