型號介紹

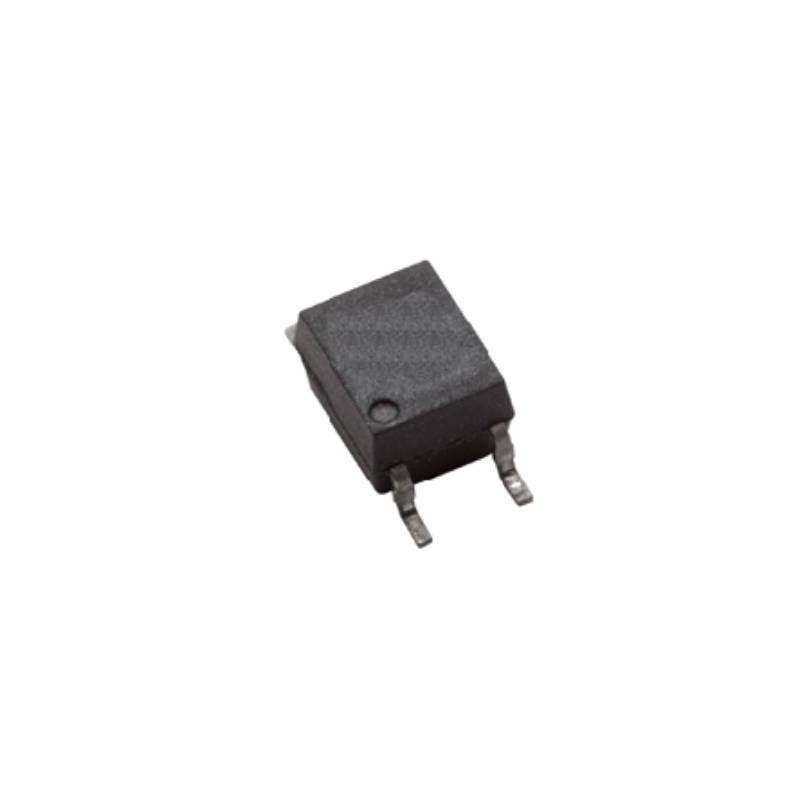

今天我要向大家介紹的是 Broadcom 的耦合器——HCPL-M453-000E。它利用一層絕緣層將輸入端的 LED 與輸出端的集成光子探測器隔開，從而在電氣上實現了輸入與輸出的完全隔離。為了追求速度，它沒有沿用傳統的慢速光敏晶體管設計，而是采用了獨立的光電二極管偏置連接和輸出晶體管集電極設計。這種獨特的“法拉第屏蔽”架構大大降低了基極-集電極電容，使其速度比傳統光耦快了近百倍，信號傳輸速率可達 1 Mb/s。
主要特性
超小型、低矮的 JEDEC 注冊封裝外形
兼容紅外蒸汽回流焊和波峰焊工藝
極高的共模瞬態抗擾度：在 VCM = 1500V 時保證為 15000 V/μs
高速：1 Mb/s
應用
高共?？箶_度的線路接收器。
高速邏輯接地隔離。
模擬信號接地隔離。
