內容介紹

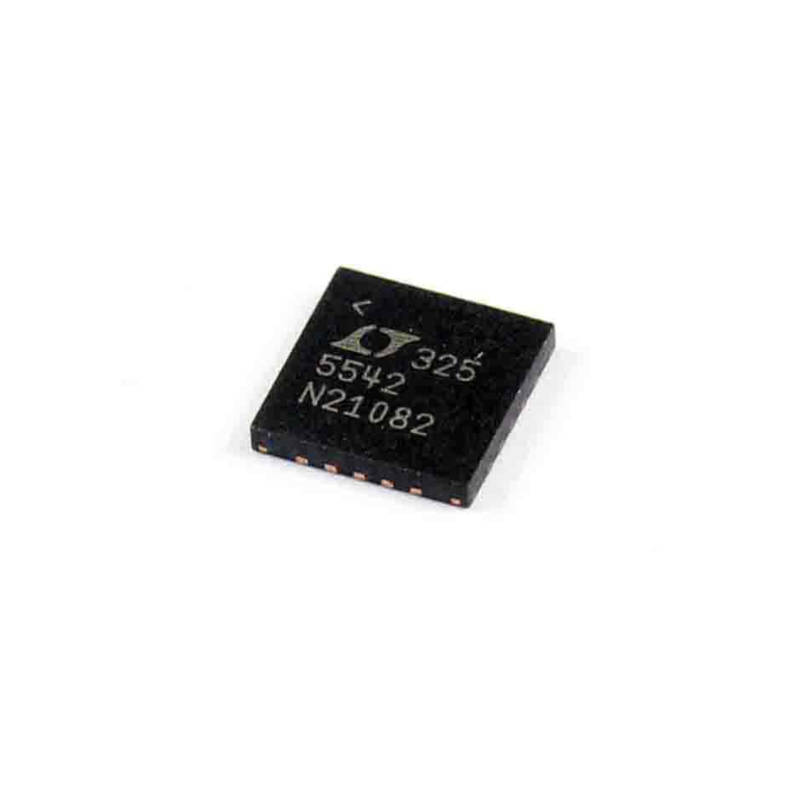

今天我要向大家介紹的是 Analog Devices 的一款混頻器——LTC5542IUH#TRPBF。 它專為高性能無線系統設計的 1.6GHz 至 2.7GHz 高動態范圍下變頻混頻器。在 2.4GHz 的典型工作頻率下，它的輸入三階截點（IIP3）高達 26.8dBm，這意味著它能從容應對強干擾信號，不失真地處理復雜的射頻環境。它還具備 8dB 的轉換增益，能夠放大信號；同時保持著 9.9dB 的低噪聲系數，確保在處理微弱信號時也能清晰可辨。即使在面對 +5dBm 的阻塞干擾時，其噪聲表現依然堅挺。
主要特性
轉換增益：2.4GHz 時為 8dB
IIP3：2.4GHz 時為 26.8dBm
噪聲系數：2.4GHz 時為 9.9dB
17.3dB 噪聲系數（+5dBm 阻隔下）
高輸入P1dB
3.3V供電，660mW功耗50Ω 單端射頻和本振輸入
高隔離度低電平開關
應用領域
無線基礎設施接收器
點對點微波鏈路
高動態范圍下混應用
