英集芯 IP5518H 是專為 TWS 耳機充電倉 設計的高集成度 電源管理 SoC，核心優勢是30V 高耐壓、內置 MCU、同步升壓 + 線性充電一體化、雙路獨立檢測、超低待機功耗，外圍極簡。
一、核心定位與封裝
定位：集成 MCU 的 30V 高耐壓 TWS 充電倉管理 SoC

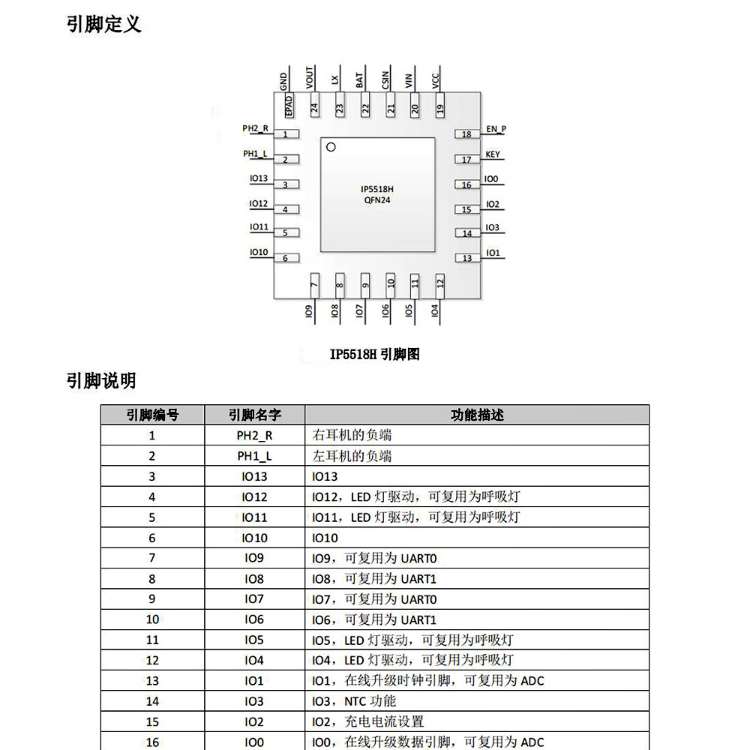

封裝：QFN24 (4×4×0.75mm)
與 IP5518 區別：輸入耐壓 30V（IP5518 為 15V），其余規格基本一致
二、MCU 系統（可編程核心）
8 位 CPU，最高 16MHz 運行頻率
16KB MTP ROM（可重復燒錄） + 256B RAM
內置 10 通道 12 位 ADC
支持 雙 UART 耳機通信，無需外置 MOS
可定制：LED / 數碼管電量顯示、開蓋即連、入倉 / 出倉燈效
三、電源管理（充放電核心）
1. 同步升壓放電（給耳機充電）
輸出：5V/400mA（同步整流 DC?DC）
效率：最高 93%
開關頻率：1.0MHz，支持低成本電感 / 電容
內置功率 MOS，支持邊充邊放（電源路徑管理）
2. 線性充電（給倉內電池充電）
最大 500mA 線性充電，電流可調
自適應匹配適配器輸出能力
支持電池電壓：4.20V / 4.30V / 4.35V / 4.40V
內置 NTC 溫度保護
四、低功耗與檢測
雙路耳機獨立入倉 / 出倉檢測，自動啟停充電
充滿自動休眠，待機功耗低至 20μA
支持 5V/BAT/2.4V/0V 多檔位待機模式
五、保護與可靠性
輸入耐壓：30V（瞬態耐受）
ESD：2kV
保護：輸入過壓、輸出過流 / 短路、過充、過溫、電池反接

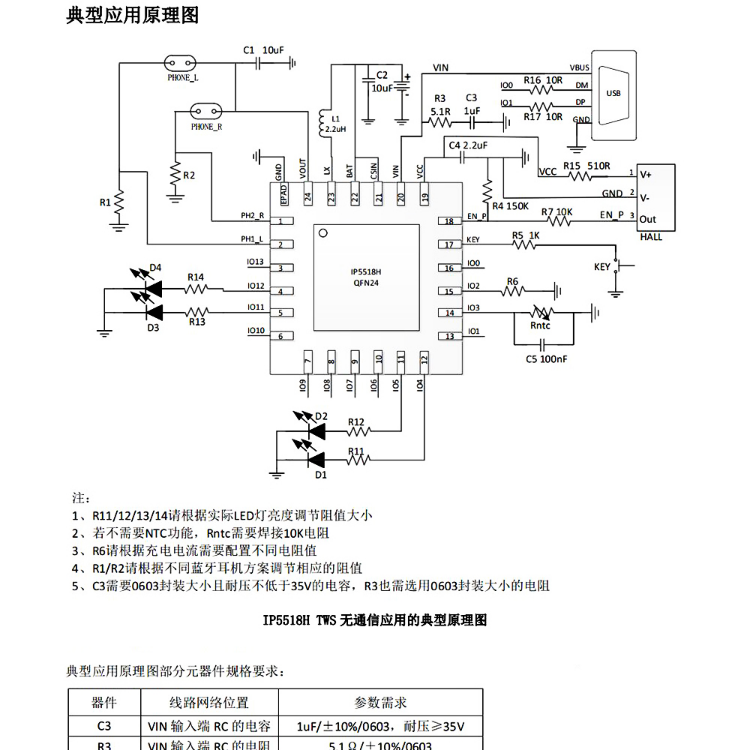

六、典型應用
TWS 藍牙耳機充電倉（如聲闊 Sleep A20、LIFE P2 MINI 等）
小型便攜充電盒、低功耗智能穿戴充電底座
