SIM800硬件設計手冊

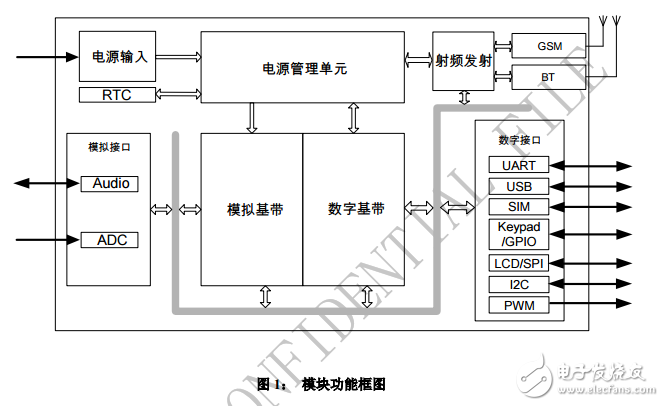

緒論本文檔描述了模塊的硬件應用接口，包括相關應用場合的電路連接以及射頻接口等，可以幫助用戶快速了解模塊的接口定義、電氣性能和結構尺寸的詳細信息。結合本文檔和其他的應用文檔，用戶可以快速使用模塊來設計移動通訊應用方案。 2. 模塊綜述 SIM800A模塊可支持兩頻GSM/GPRS，工作頻段為：EGSM900和DCS1800MHz。模塊的尺寸為24*24*3mm，可滿足廣大用戶應用中對空間尺寸的要求。模塊和用戶的物理接口為68PIN的SMT焊盤，主要提供了以下硬件接口：? 一路全功能串口? 一路USB接口，便于用戶調試、下載軟件? 一路音頻接口，包含麥克風輸入和受話器輸出? 一路SIM卡接口? 4*5鍵盤接口? 一路DISP接口? 一路I2C接口? 可編程的通用輸入輸出接口（GPIO）? 兩路PWM ? 一路ADC ? 藍牙天線接口? GSM天線接口 SIM800A采用省電技術，在休眠模式下耗電流低至0.55mA。
