隨著工業企業自動化技術的發展，歐姆龍PLC以其優良的性能價格比、可靠性、靈活性、使用方便等特點在工業控制領域迅速發展，得到了越來越廣泛的應用。其中CSCJ系列PLC具有一定的代表性。本文作者詳細的介紹了紫金橋組態軟件與CJ2M-CPU33 PLC通過FINS/TCP命令通信的過程。

　　手動調整PLC的UNIT No.和 NODE No.，默認UNIT No.= 0，NODE No. = 0x01。即PLC單元地址為0，節點地址為0x01。

　　目的網絡地址：只有一個本地網絡時，網絡地址都設置為0，代表只有一個網絡。如果有多級網絡，則必須指定PLC所在的網絡號，范圍是1-127。

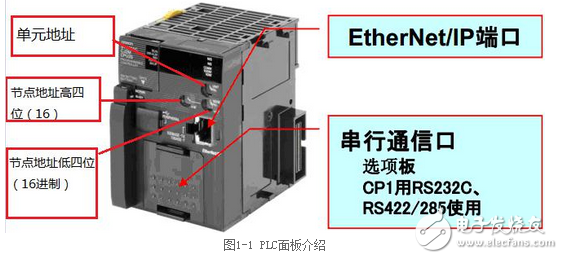

　　目的節點地址：在同一級網絡里， 每個PLC節點地址設置為不同地址，一個節點地址對應一個PLC。若為以太網，目的節點地址則在PLC的CPU面板上指定，如圖1-1

　　目的單元地址：同一個PLC一般包含多個模塊，每個模塊單元號互不相同，CPU默認為0，其余模塊單元號則可按需、手動在模塊面板上設置。

　　源網絡地址：只有一個本地網絡時，網絡號都設置為0，代表只有一個網絡。如果有多級網絡，為了避免沖突，則必須指定各級網絡號，范圍是1-127。

　　源節點地址：在同一級網絡里，各個連接節點的節點號需設置為不同號碼， 一個節點對應一個PLC。若為以太網，上位機節點地址一般設為IP地址的最后一個字段，或默認0。

　　源單元地址：在同一個PLC中，各個模塊單元號互不相同，CPU一直為0，其余可自行設置。

　　注： 由于通訊是在計算機和PLC的CPU之間進行的，所以目標模塊單元地址和源模塊單元地址都設置為0。
