直接數字頻率合成（DDS—Digital Direct Frequency Synthesis），是一種全數字化的頻率合成器，由相位累加器、波形ROM、D/A轉換器和低通濾波器構成。時鐘頻率給定后，輸出信號的頻率取決于頻率控制字，頻率分辨率取決于累加器位數，相位分辨率取決于ROM的地址線位數，幅度量化噪聲取決于ROM的數據位字長和D/A轉換器位數。

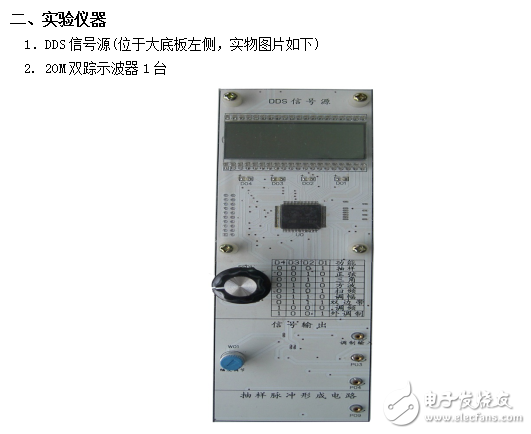

　　DDS信號源模塊硬件上由cortex-m3內核的ARM芯片（STM32）和外圍電路構成。在該模塊中，我們用到STM32芯片的一路AD采集（對應插孔調制輸入）和兩路DAC輸出（分別對應插孔P03、P04）。PWM信號由STM32時鐘配置PWM模式輸出，調幅、調頻信號通過向STM32寫入相應的采樣點數組，由時鐘觸發兩路DAC同步循環分別輸出其已調信號與載波信號。對于外加信號的AM調制，由STM32的AD對外加音頻信號進行采樣，在時鐘觸發下當前采樣值與載波信號數組的相應值進行相應算法處理，并將該值保存輸出到DAC，然后循環進行這個

　　過程，就實現了對外部音頻信號的AM調制。

　　實驗箱的DDS信號源能夠輸出脈寬調制波（PWM）、正弦波、三角波、方波、掃頻信號、調幅波（AM）、雙邊帶（DSB）、調頻波（FM）及對外部輸入信號進行AM調制輸出。
