為了實現光纖光柵動態解調的目的，采用了一種基于長周期光柵（LPFG）邊緣濾波特性解調光纖布拉格光柵（FBG）的動態應變檢測系統。將 FBG 作為傳感元件，利用長周期光柵邊緣濾波特性對光強調制，經光電轉換獲得電壓信號，通過高速數據采集卡與LabVIEW 軟件設計結合由計算機采集。進行了振動實驗，采集信號的時域波形圖并進行頻譜分析。試驗結果表明該系統具有良好的動態響應特性，可實現 2．5 kHz 以內的動態應變監測。

　　與傳統電子傳感器相比，光纖光柵傳感器是目前最具發展前途的傳感器之一。降低了自身的重量和體積，在抗電磁干擾能力、電氣隔離和傳輸損耗等方面都有著優越的表現，光纖光柵的出現給傳感器技術領域發展帶來了一種新的發展趨勢。波長解調技術是實現光纖光柵傳感的關鍵，在光纖光柵的應用領域，光纖光柵解調技術一直是人們關注的重點課題。目前正在研究的光纖光柵傳感解調方案有許多，如利用干涉濾波法，可調諧光纖法布里-珀羅腔法，邊緣濾波解調法等，其中，干涉濾波法僅適用于測量動態應變，無法測得絕對應變；高精度的可調諧光纖法布里一珀羅腔價格高昂，濾波損耗大。因此能夠?qū)嶋H應用的解調產品并不多，特別是用于動態解調的解調設備，大多尤為昂貴，不利于工程應用。本文利用長周期光柵（Long-Period Fiber Grating，LPFG）具有邊緣濾波特性，自行研制了一套光纖布拉格光柵（Fiber Bragg Grating，F(xiàn)BG）動態檢測系統并將其用于振動方面的測試。試驗結果表明，該解調系統能夠較好地檢測振動信號，相對于其他的解調方案，具有結構簡單，解調速度快，成本較低等優點。本文利用高速數據采集卡讀取采集數據傳送到 PC 機，通過LabVIEW 進行數據分析，實現了對動態應變系統狀態的實時準確掌控。

　1 解調原理

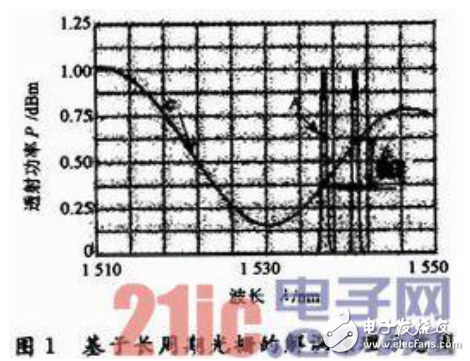

　　基于長周期光纖光柵解調系統解調原理如圖 1 所示。
