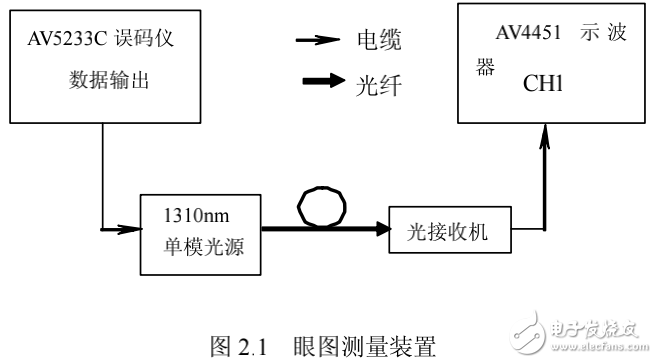

眼圖是估計數字傳輸系統性能的一種十分有效的實驗方法。這種方法已廣泛應用于數字通信系統，在光纖數字通信中也是評價系統性能的重要實驗方法。眼圖是在時域進行的用示波器顯示二進制數字信號波形的失真效應的測量方法。圖 2.1 是測量眼圖的裝置圖。由 AV5233C 誤碼儀產生一定長度的偽隨機二進制數據流（AMI 碼、HDB3 碼、RZ碼、NRZ 碼）調制單模光產生相應的偽隨機數據光脈沖并通過光纖活動連接器注入單模光纖，經過光纖傳輸后，再與光接收機相接。光接收機將從光纖傳輸?shù)墓饷}沖變?yōu)殡娒}沖，并輸入到 AV4451（500MHz）示波器，示波器顯示的掃描圖形與人眼相似，因此稱為眼圖。

　　用眼圖法測量系統時應有多種字型，可以采用各比特位上0和1 出現的概率相等的隨機數字信號進行測試。AV5233C 誤碼儀用來產生偽隨機數字序列信號。在這里“偽隨機”的意義是偽隨機碼型發生器產生 N 比特長度的隨機二進制數字信號是數字序列在 N比特后發生重復，并不是測試時間內整個數字序列都是隨機的，因此稱為“偽隨機”。偽隨機序列如果由 2 比特位組成，則共有四種組合，3 比特數字信號有 8 種組合，N 比特數字信號有 2N個組合。偽隨機數字信號的長度為 2N-1，這種選擇可保證字型不與數據率相關。例如 N 可取 7、10、15、23、31 等。如果只考慮 3 比特非歸零碼，應有如圖 2.2所示的 8 種組合。將這 8 種組合同時疊加，就可形成如圖 2.3 所示的眼圖。
