簡單局域網拓?fù)浣Y(jié)構

　　物理拓?fù)浣Y(jié)構是解釋一個網絡物理布局的形式圖，它以概括的形式描述一個網絡；即，不指定設備、連接方法或網絡編址。物理拓?fù)浣Y(jié)構按照基本的幾何學圖形分為三類：總線形、環形和星形。這些形狀也可混合構成混合拓?fù)浣Y(jié)構。在設計一個網絡之前，必須理解物理拓?fù)浣Y(jié)構，因?yàn)樗鼈兡軌蛴绊懰褂玫倪壿嬐負浣Y(jié)構（例如，以太網或令牌環網），建筑物里如何鋪設電纜，以及使用何種網絡介質。為解決網絡中出現的問題或改變網絡的基礎結構，也必須理解網絡的物理拓?fù)浣Y(jié)構。

　總線形

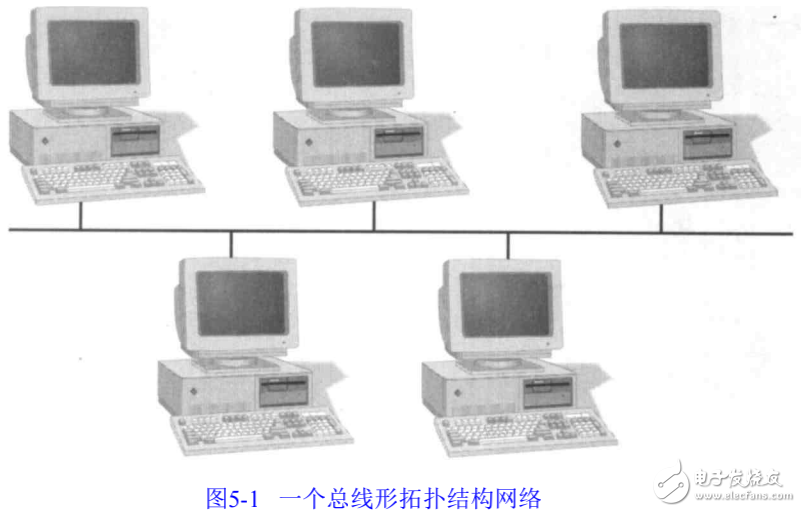

　　一個總線形拓?fù)浣Y(jié)構由單根電纜組成，該電纜連接網絡中所有節點，其中沒有插入其他的連接設備，圖5 - 1描繪了一種典型的總線形拓?fù)浣Y(jié)構。

　　單根電纜稱為總線，它僅僅只能支持一種信道；因此，每個節點共享總線的全部容量。由于網絡中的每個設備都能夠接收從一點傳輸?shù)搅硪稽c(diǎn)的數據，因此總線形拓?fù)浣Y(jié)構可以認為是一種端到端的拓?fù)浣Y(jié)構。然而，由于單信道的限制，一個總線形網絡上的節點越多，網絡發送和接收數據就越慢。在總線形網絡上的每個節點都被動地偵聽接收到的數據。當一個節點向另一個節點發送數據時，它先向整個網絡廣播一條警報消息，通知所有的節點它將發送數據，目標節點將接收發送給它的數據，在發送方和接收方之間的其他節點將忽略這條消息。
