本規范是應變式壓力傳感器（以下簡稱傳感器）設計、制造試驗和驗收的
通用規范，供各單位制訂傳感器技術要求和試驗細則時使用。特種傳感器可參
照?qǐng)?zhí)行。
與本標準有關的部標準
QJ27-84《傳感器產品代號命名方法》
QJ28-87《壓力傳感器靜態精度計算方法》
QJ29-83《傳感器的圖形符號》
QJ30-81《傳感器的名詞術語》
1 名詞術語
1.1 密封參考?jí)毫?sealed pressure
密封式壓力傳感器的密封腔內存在的壓力。
1.2 額定激勵電壓 rated excitation voltage
設計時給出的能保證各項性能指標的電源電壓。
1.3 最大激勵電壓 maximum excitation voltage
傳感器電路部分能忍受的極限電源電壓。
1.4 輸出靈敏度 output sensitivity
傳感器輸出電壓或輸出電流的變化值與相應被測壓力的變化值之比。
1.5 溫度梯度誤差 temperature gradient error
測量介質的溫度與環境不同時產生的輸出誤差。
1.6 零位輸出百分比 zero output ratio
零位輸出與滿量程輸出的百分比。
1.7 額定壓力 rated pressure
傳感器設計規定的最大工作壓力。
2 特性
2.1 一般要求
2.1.1 被測壓力和類型
絕對壓力（ Pa）
表壓力（Pg）
密封參考?jí)毫Γ≒g）
壓表（Pd）:
壓差分單的Pd，雙向的Pdb,密封參考?jí)毫g(指密封腔內存在的壓力)
2.1.2 被測介質的類型
氣體、液體、腐蝕介質、非腐蝕介質等。
2.1.3 與被測介質接觸的材料、材料名稱和牌號。
2.1.4 傳感器的外形和尺寸。
2.1.5 傳感器的安裝方式和安裝尺寸。
2.1.5.1 螺紋連接應給出螺紋的公稱直徑、擰入深度、螺紋精度和密封面要求等。
2.1.5.2 法蘭連接，應給出安裝孔的位置、孔數、孔徑和公差要求。
2.1.6 傳感器的安裝力矩± N.m。
2.1.7 給出壓力敏感元件的形式：平膜片、波形膜片、圓管和扁管等。
2.1.8 給出采用應變片的形式、阻值的數量。
應變片的形式包括金屬片或半導體片，粘貼式或非粘貼式，絲式或箔式。
應變片的阻值規定為60、120、240、350±2%Ω。
應變片的數值規定為2、4、8 片。
2.1.9 傳感器質量 kg。不包括電纜引線。
2.1.10 傳感器的標志包括：傳感器名稱、產品代號、產品編號、生產單位代號
或商標、壓力類型、測量范圍、工作溫度和出廠日期。
特殊要求（如禁油等）的傳感器，應有特殊區分的標志。
上述內容可有選擇的標在殼體上，或?qū)懹挟a(chǎn)品說明書及產品合格證中。但
產品代號和產品編號必須標在殼體上。
2.1.11 電氣連接方式
包括插頭的型號、相應插針的代號或電纜引線的顏色與代號。

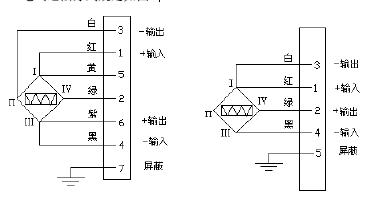

電氣連接方式規定如圖1
