電烙鐵的分類及應用

　　一、電烙鐵的分類及結構

　　電烙鐵，是電子制作和電器維修必備工具，主要用途是焊接元件及導線。

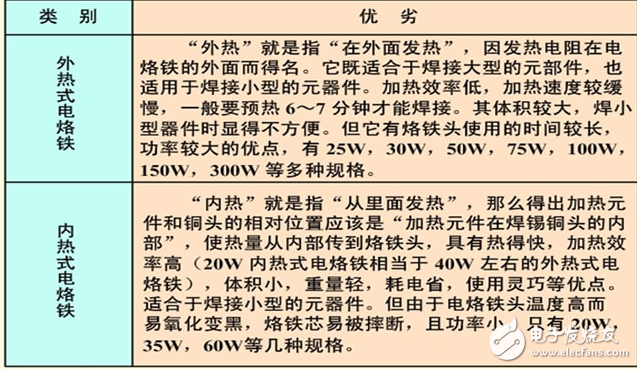

　　1、外熱式電烙鐵

　　由烙鐵頭、烙鐵芯、外殼、木柄、電源引線、插頭等部分構成，烙鐵頭安裝在烙鐵芯里面，所以稱為外熱式電烙鐵。

　　2、內熱式電烙鐵

　　由手柄、連接桿、彈簧夾、烙鐵芯、烙鐵頭等構成。由于烙鐵芯安裝在烙鐵頭里面，因而發熱快，熱利用率高，故稱為內熱式電烙鐵。

?

　　3、吸錫式電烙鐵

　　吸錫式電烙鐵是將活塞式吸錫器與電烙鐵融為一體的拆焊工具。它具有使用方便、靈活、適用范圍寬等優點，但不足之處是每次只能對一個焊點進行拆焊。

　　4、恒溫電烙鐵

　　恒溫電烙鐵是在恒溫電烙鐵的烙鐵頭內，裝有帶磁鐵式的溫度控制器，通過控制通電時間實現溫度控制。用于焊接溫度不宜過高、焊接時間不宜過長的元器件時。

　　5、熱風槍

　　熱風槍又稱貼片電子元器件拆焊臺。它專門用于表面貼片安裝電子元器件（特別是多引腳的 SMD 集成電路）的焊接和拆卸。

　　二、電烙鐵的選用

　　1、焊接集成電路、晶體管及受熱易損元件時，應先用 20W 內熱式或 25W 的外熱式電烙鐵。

　　2、焊接導線及同軸電纜時，應先用 45W～75W 外熱式電烙鐵，或 60W 內熱式電烙鐵。

　　3、焊接較大的元器件時，如行輸出變壓器的引線腳，大電解電容器的引線腳，金屬底盤接地焊片等，應選用 100W 以上的電烙鐵。
