基于PIC單片機的傾角傳感器的設計

設計 中的傾 角傳感器是新 型變質面積 電容式傾 角傳 感器 ，該傾 角傳 感器 技術 是 為數不 多 的、能夠兼 有結構簡單 、可靠性高、有通用傳感器集成電路等優點的傾角傳感 器技術之 一 。在測 繪儀 器 儀表 、建 筑機 械 、天 線定位 、機器人技術 、坦克 和艦 船 火炮平 臺控 制 、飛機 姿態 、汽 車 電子控制 、石油勘探 、海上平 臺監 控等方面有廣泛應用 。

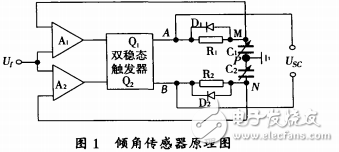

1 傾 角傳 感器 的工 作原 理 U，檢測墨電路由比較器A1、A2、雙穩態觸發器及電容充放 圖叫1傾角”傳感器”原理一圖電回路組成 。cl、 為可變介 質面積 電容式傾 角傳感 器 ，其容量 大小 與傾 角變 化成 比例 。雙 穩態觸 發器 的兩個輸 出端 A、B作 為差動脈 沖寬度 調制 電路 的輸 出 。設 電源接通 時 ，觸 發器 的 A 端 為高 電位 ，B 端 為低電位 ，因此 A 點通 過 Rl對 Cl充 電 ，直至 M 點的電位等于參考 電壓 【，，時 ，比較器 Al產生一脈 沖 ，觸發器 翻轉 ，則 A 點呈低 電位 ，B 點呈高 電位 。此時 M 點電位 經二級 管 Dl迅速放 電至零 ，而 同時 B點 的高 電位經 R2向 充 電 ，當 N 點 電位等 于 【，r時 ，比較 器 A2產生一 脈 沖 ，使觸 發器 又 翻轉一 次 ，則 A 點呈 高 電位 ，B 點呈低電位 ，重復上述過程。如此周而復始，在雙穩態觸發器 的兩輸 { f 出端各 自產生一寬度 受 cl、 調制 的方波脈 沖。
