1.1 雙足機器人現狀

　　隨著世界第一臺工業機器人1962年在美國誕生，機器人已經有了三十多年的發展史。三十多年來，機器人由工業機器人到智能機器人，成為21世紀具有代表性的高新技術之一，其研究涉及的學科涵蓋機械、電子、生物、傳感器、驅動與控制等多個領域。

　　世界著名機器人學專家，日本早稻田大學的加藤一郎教授說過：“機器人應當具有的最大特征之一是步行功能?！彪p足機器人屬于類人機器人，典型特點是機器人的下肢以剛性構件通過轉動副聯接，模仿人類的腿及髖關節、膝關節和踝關節，并以執行裝置代替肌肉，實現對身體的支撐及連續地協調運動，各關節之間可以有一定角度的相對轉動。

　　雙足機器人不僅具有廣闊的工作空間，而且對步行環境要求很低，能適應各種地面且具有較高的逾越障礙的能力，其步行性能是其它步行結構無法比擬的。研究雙足行走機器人具有重要的意義

　　1.2 技能綜合訓練意義

　　技能訓練是在學生修完除畢業設計外全部理論和時間課程以后的一次綜合性時間教學環節，其目的和意義在于：

　　通過技能訓練，了解機器人機構及控制系統設計的基礎知識；

　　掌握機器人系統中元部件的正確選擇方法和特性參數的確定；

　　培養學生對所學知識的綜合應用，理論聯系實際的能力；

　　培養學生的動手能力和實際操作能力；

　　1.3 技能訓練的內容

　　1、主要內容：

　　1）、機器人結構設計；

　　2）、控制系統軟硬件設計與仿真；

　　3）、六自由度機器人運動控制。

　　2、訓練形式

　　學生以小組為單位，集體討論確定整體方案；指導教師給出實訓方向，技術指標等，協助學生完成訓練任務。

　　第2章 元件選擇、結構設計

　　2.1元件選擇

　　2.1.1電機的選擇

　　常用的電機有直流電機、步進電機、舵機等。下面我們大概對直流電機、步進電機、舵機進行一下對比（見表2-1）

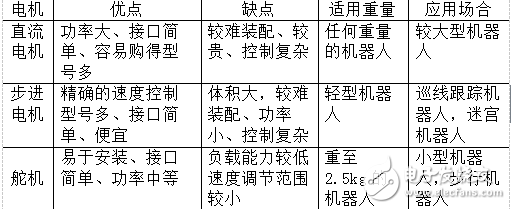

　　表2-1 電機對比

　　電機優點缺點適用重量應用場合

　　直流電機功率大、接口簡單、容易購得型號多較難裝配、較貴、控制復雜任何重量的機器人較大型機器人

　　步進電機精確的速度控制型號多、接口簡單、便宜體積大，較難裝配、功率小、控制復雜輕型機器人巡線跟蹤機器人，迷宮機器人

　　舵機易于安裝、接口簡單、功率中等負載能力較低

　　速度調節范圍較小重至2.5kg的機器人小型機器人，步行機器人

　　所以此處選取 MG995全金屬齒輪13公斤大扭力舵機作為雙足機器人的傳動機構。

　　參數說明： MG995舵機

　　1.重量：60g

　　2.尺寸：約40mmX20mmX36.5mm

　　3.速度：0.17秒/60度（4.8V）；0.13秒/60度（6.0V）

　　4.扭矩：13kg·cm

　　5.使用溫度：0~~+55攝氏度

　　6.工作電壓：4.8V-7.2V

　　2.1.2關節材料及尺寸的選擇

　　由于舵機已經選定，則根據加入墊片以后各寬度設計支架的寬度，并按著人體比例設計大腿、小腿處需要的支架的長度。（如下圖標注所示）

　　根據資料查閱，絕大多數小型雙足機器人關節材料均選用鋁合金作為材料，整個結構采用1.5mm的鋁合金（LY12）鈑金材料，這種材料重量輕、硬度高、強度雖不如鋼，但卻大大高于普通鋁合金。且這種材料具有彈性模量、密度比高的特點。又因?yàn)闄C(jī)器總重不超過2.5KG，舵機扭矩為13 kg·cm。強度遠小于鋁合金的抗彎強度。

?
