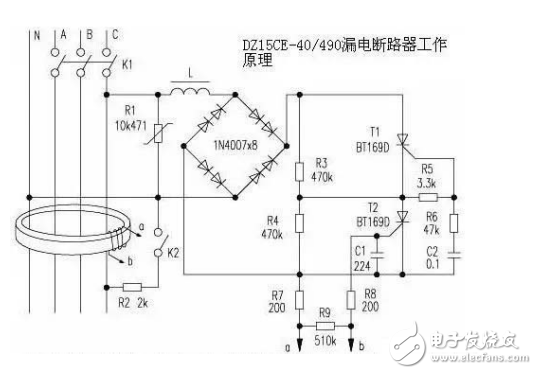

下圖中L為電磁鐵線圈，漏電時可驅動閘刀開關K1斷開，每個橋臂用兩只1N4007串聯可提高耐壓。R3、R4阻值很大，所以K1合上時，流經L的電流很小，不足以造成K1斷開。R3、R4為可控硅T1、T2的均壓電阻，可以降低對可控硅的耐壓要求。K2為試驗按鈕，起模擬漏電的作用。按壓試驗按鈕K2，K2接通，相當于外線火線對地有漏電，這樣，穿過磁環的三相電源線和零線的電流的矢量和不為零，磁環上的檢測線圈的a、b兩端就有感應電壓輸出，此電壓立即觸發T2導通。由于C2預先有一定電壓，T2導通后，C2便經R6、R5、T2放電，使R5上產生電壓觸發T1導通。T1、T2導通后，流經L的電流增大，使電磁鐵動作，驅動開關K1斷開，試驗按鈕的作用是隨時可檢查本裝置功能是否完好。用電設備漏電引起電磁鐵動作的原理與此相同。R1為壓敏電阻，起過壓保護作用。

　　該斷路器原理簡單，零件少，維修方便，在更換零件時要注意零件的可靠性和參數應符合要求。

　　1、什么是漏電保護器？

　　答：漏電保護器（漏電保護開關）是一種電氣安全裝置。將漏電保護器安裝在低壓電路中，當發生漏電和觸電時，且達到保護器所限定的動作電流值時，就立即在限定的時間內動作自動斷開電源進行保護。

　　2、漏電保護器的結構組成是什么？

　　答：漏電保護器主要由三部分組成：檢測元件、中間放大環節、操作執行機構。 ①檢測元件。由零序互感器組成，檢測漏電電流，并發出信號。 ②放大環節。將微弱的漏電信號放大，按裝置不同（放大部件可采用機械裝置或電子裝置），構成電磁式保護器相電子式保護器。 ③執行機構。收到信號后，主開關由閉合位置轉換到斷開位置，從而切斷電源，是被保護電路脫離電網的跳閘部件。
