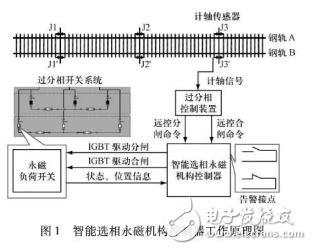

智能選相永磁機構控制器安裝在負荷開關或開關柜上，與過分相控制裝置一起完成對永磁機構負荷開關的分/合閘控制。控制器工作原理如圖1所示，信息處理采集模塊采集到的電壓電流信號送人主控模塊預測出過零時刻。鋼軌上裝有計軸傳感器，當列車過來時，計軸傳感器產生計軸信號給過分相控制裝置。過分相控制裝置根據計軸信號來判斷產生分/合閘指令，在接到過分相控制裝置分/合閘指令時，控制器根據預測的理論分/合閘動作時間和理論選相相位進行運算，計算發出分1合閘動作指令的延時時間。延時時間到之后，給出觸發命令，使IGBT驅動單元導通，使線閹通人正向電流進行合閘、線圈通人反向電流進行分閘，完成永磁機構負荷開關的動作，從而保證電力機車順利通過過分相點和可靠運行。
