超高頻無源RFID 標簽（UHF Passive RFIDTag）是指工作頻率 在300M~3GHz 之間的超高頻頻段內，無外接電源供電的RFID 標簽。這種超高頻無源RFID 標簽由于其工作頻率高，可讀寫距離長，無需外部電 源，制造成本低，目前成為了RFID 研究的重點方向之一，有可能成為在不久的將來RFID 領域的主流產品。

　　對于 UHF 頻段RFID 標簽的研究，國際上許多研究單位已經取得了一些出色的成果。例如，Atmel 公司在JSSC 上發表了最小RF 輸入功率可低至 16.7μW的UHF 無源RFID 標簽。這篇文章由于其超低的輸入功率，已經成為RFID 標簽設計的一篇經典文章，被多次引用。在 2005 年，JSSC 發表了瑞士聯邦技術研究院設計的一款最小輸入功率僅為2.7μW，讀寫距離可達12m 的2.45G RFID 標簽芯片。在超 小、超薄的RFID 標簽設計上，日本日立公司在2006年ISSCC 會議上提出了面積僅為0.15mm×0.15mm，芯片厚度僅為.5μm 的 RFID 標簽芯片。國內在RFID 標簽領域的研究，目前與國外頂尖的科研成果還有不小的差距，需要國內科研工作者加倍的努力。

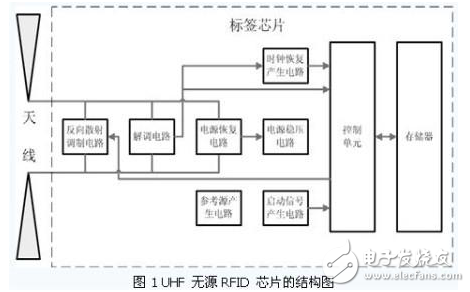

　　如圖1 所示，一個完整超高頻無源RFID 標簽由天線和標簽芯片兩部分組成，其中，標簽芯片一般包括以下幾部分電路：電源恢復電路、電源穩壓電路、反向散射調制電路、解調電路、時鐘提取/產生電路、啟動信號產生電路、參考源產生電路、控制單元、存儲器。

　　無源RFID 標簽芯片工作時所需要的能量完全來源于讀卡器產生的電磁波的能量，因此，電源恢復電路需要將標簽天線感應出的超高頻信號轉換為芯片工作需要的直流電壓，為芯片提供能量。
