      頻譜儀帶寬的設置方法

      2017-10-29 | rar | 0.1 MB | 次下載 | 免費

      資料介紹

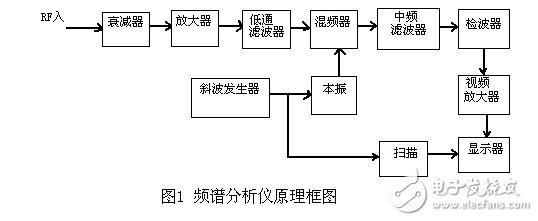

      　　在測量一些CATV系統指標中，常常要用到頻譜儀，為了使測量結果準確，在頻譜儀的使用上常涉及到一個分辨帶寬設置的問題。要弄清這個問題，得要知 道一些頻譜儀的基本原理。圖1是頻譜儀的基本原理框圖。圖中的中頻頻率（輸入信號通過與本振信號的和頻或差頻產生），本振受斜波發生器的控制，在斜波發生 器的控制下，本振頻率將從低到高的線性變化。這樣在顯示時，斜波發生器產生的斜波電壓加到顯示器的X軸上，檢波器輸出經低通濾波器后接到Y(jié)軸上，當斜波發生器對本振頻率進行掃描時顯示器上將自動繪出輸入信號的頻譜。檢波器輸出端的低通濾波器稱為視頻濾波器，用在分析掃描時對響應進行平滑。

      　　頻譜儀帶寬的設置方法

      　1、分辨帶寬

      　　在 頻譜分析儀中，頻率分辨率是一個非常重要的概念，它是由中頻濾波器的帶寬所確定的，這個帶寬決定了儀器的分辨帶寬。例如，濾波器的帶寬是100KHZ。那 么譜線頻率就有100KHZ的不定性，也即在一個濾波器的帶寬頻率范圍內，出現了兩條譜線的話，則儀器不能檢出這兩條譜線，而只顯示一條譜線，此時儀器所 反映的譜線電平（功率）是這兩條譜線的電平功率的疊加。因此會出現測量誤差。所以，對于兩條緊密相關的譜線，其分辨力取決于濾波器的帶寬。
