輸入點數是按系統輸入信號的數量來確定的。但在實際應用中，通過以下措施可以達到節省PLC輸入點數的目的，下面以FX1N系列PLC來介紹。

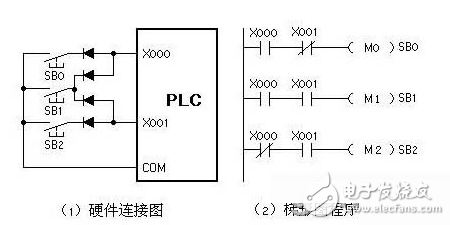

?。?） 組合輸入，對于不會同時接通的輸入信號，可采用組合編碼的方式輸入。如圖，三個輸入信號SB0~SB2只占用兩個輸入點
（2）分組輸入，如下圖，系統有“手動”和“自動”兩種工作方式。用X0來識別使用“自動”還是“手動”操作信號，“手動”時輸入信號為SB0~SB3，如果按正常的設計思路，那么需要X0~X7一共8個輸入點，若按下圖的方法實際，則只需要X1~X4一共4個輸入點。圖中的二極管用來切斷寄生電路。如果圖中沒有二極管，系統處于自動狀態，SB0、SB1、S0閉合S1斷開，這時電流從com端子流出，經SB0、SB1、S0形成寄生賄賂流入X0端子，使輸入位X2錯誤的變?yōu)閛n。各開關串聯了二極管后，切斷了寄生回路，避免了錯誤的產生。但是用應考慮輸入信號強弱。
