      電子發燒友網>電子資料下載>傳感與控制>高功率單頻綠光激光器的介紹

      高功率單頻綠光激光器的介紹

      2017-11-03 | rar | 0.2 MB | 次下載 | 免費

      資料介紹

      　　本文采用中心波長為888nm的激光二極管作為抽運源，減輕了Nd∶YVO4晶體中的熱效應。通過合理的諧振腔設計，擴大激光晶體處的基模尺寸和振蕩光在凹面腔鏡處的入射角，減輕了激光晶體內部的熱效應和諧振腔像散，提高了激光器的輸出功率。采用四鏡環形腔選模的辦法，獲得穩定的高功率單頻激光輸出。在吸收的抽運功率為67．5W時，實現了最高功率為21．5W的532nm單頻激光輸出，其8h功率穩定性優于±1％，光束質量犕2＜1．1，光光轉換效率為31．9％。

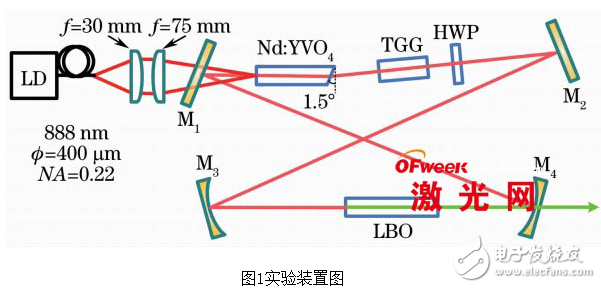

      　　本文采用楔形Nd∶YVO4晶體作為增益介質改善了激光器的穩定性，在單端抽運情況下，使用環形諧振腔選模技術實現了高功率單頻綠光激光輸出。采用中心波長為888nm的激光二極管（LD）作為抽運源，減輕了激光晶體的熱效應。通過合理的環形諧振腔設計，盡量保證在增益介質處獲得較大的基模尺寸并且縮小諧振腔腔鏡處振蕩光的入射角度，減輕了增益介質處的熱效應和環形腔的像散，提高單頻激光的輸出功率。在吸收的抽運功率為67．5W時，單頻綠光的最大輸出功率達到了21．5W，犕2＜1．1，光光轉換效率為31．9％，光斑的橢圓率優于0．16，輸出綠光8h功率穩定性優于±1％。

      高功率單頻綠光激光器的介紹
