      熱電溫度控制原理及DWDM系統光發射機溫度控制電路的優化設計

      2017-11-14 | rar | 0.3 MB | 次下載 | 免費

      資料介紹

      　　本文提出了一種在激光發射機溫度控制電路中提高控制精度、降低功耗、增加集成度的有效方法，給出了波長的熱電溫度控制原理及測試結果。

      　　本文提出了一種采用ADI公司的ADN8830芯片進行激光器管芯溫度控制的方法，它具有波長控制精度高、電路體積小的優點并且由于其功耗低，大大降低了系統功耗，緩解了系統的散熱問題。

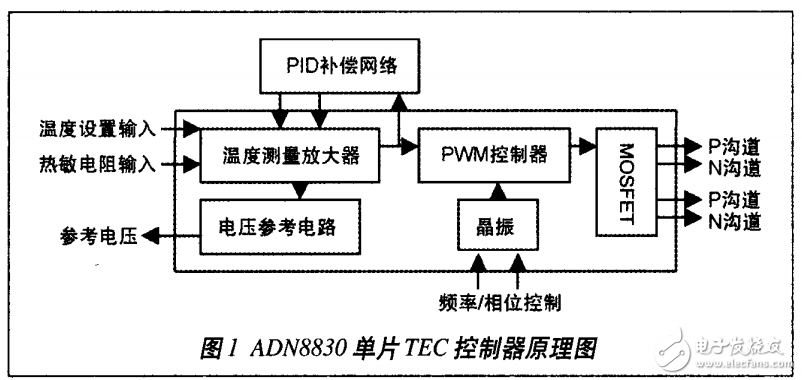

      　　本文采用的ADN8830芯片是開關模式的單芯片TEC控制器，其原理框圖如圖1所示。它是一個閉環控制系統，通過負溫度系數熱敏電阻檢測附于TEC上的激光器管芯溫度并將其轉換為電壓值，與來自于DAC的模擬輸入溫度設置電壓進行比較，產生一個誤差信號經由PWM（脈寬調制）控制器驅動TEC來穩定激光二極管的溫度。系統的反饋環路通過高穩定性，低噪聲的PID（比例積分控制）補償網絡構成，通過調整PID參數可以改變系統響應特性。

      熱電溫度控制原理及DWDM系統光發射機溫度控制電路的優化設計

      溫度控制 光發射機 DWDM
