對風力渦輪而言，其 功能與設計階段的數據采集、診斷與存儲需求， 均近似于任何旋轉機 器的應用。 在風力 渦輪的應用上，我們 必須診斷多臺機器， 也因此大幅提高了資 料與診斷的數量，使

　　中央處理壓力增大。

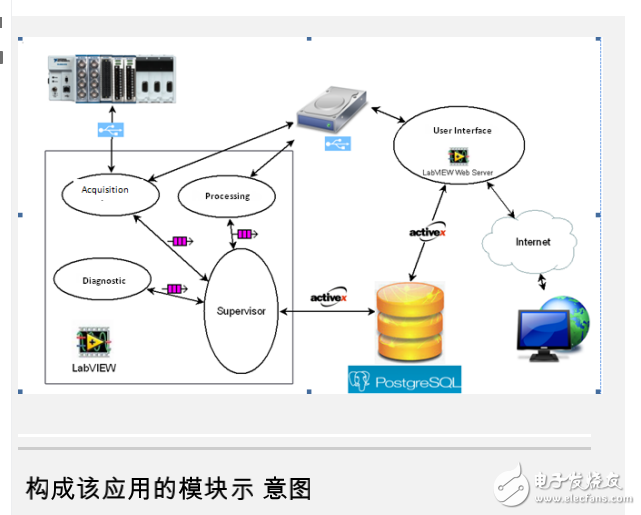

　　在與 Iberdrola Renovables 公司合作中，我們開 發的解決方案，可向 所有機器提供獨立的 診斷裝置、分散式 PostgreSQL 數據庫，同時每個風 力電廠搭配1組服務 器，和1組中央服務 器。

　　我們對界面進 行修改使其可用于網 絡瀏覽器，從而分散 資料的存取。 有了LabVIEW網 絡服務器工具組，我們開發的 應用可供單機使用， 并可發布到網絡 上。 因此，我們使 用LabVIEW

　　作為單一的開發工 具，在不考慮個別功 能的安裝位置、溝通 方式，與用戶使用方 式的情況下，整合數 據采集、信號處理以 及界面設計。

　　數據采集

　　根據診斷需求，我們 必須從每座風力渦輪 機中采集多個信 號。 我們安裝了第 一款原型，它具備8 組ICP加速度計、 5組電容加速度計、 3組電流鉗、3組電 壓傳感器和2個測量 速度的電感傳感

　　器。 在考慮了各種 信號類型之后，我們 選擇使用NI CompactDAQ 系統，其中包含NI cDAQ- 9172 8槽機箱、NI USB- 9233加速度計、NI 9205 C 系列模擬輸入模塊、NI 9423漏極 輸入C系列模塊

　　，與NI 9474 C 系列電子輸出模塊。

　　由于該系統在研究過 程中能以可變速度操 作，所以該系統符合 我們對信號采集的多 種需求，包括將速度 信號與其余用作分析 的信號同步。 因?yàn)?與緩慢轉動軸相關因 素的一般頻率非常

　　低，而且該系統某時 間段內的旋轉速度數 據變動性并不高且便 于分析，所以該系統 還能夠在較長時間內 連續地進行數據采 集。

　　為了設定指定的采集 時段，我們只有在所 需的采集時段內、速 度變動百分比在不超 過某個閥值時才能進 行數據存儲。 這種 方法相當于使用觸發 軟件，該軟件中已存 儲的資料會對應預觸

　　發時間，并且觸發條 件時由某個計算所決 定，此計算會決定以 往數據中的最高速度 變化。

　　除了編碼器信號，針 對8個模擬通道，該 系統可實現連續 25 kHz的傳輸 率，從而將資料連續 存儲至磁盤，并能夠 在所需時間內獲得該 頻率的信號。
