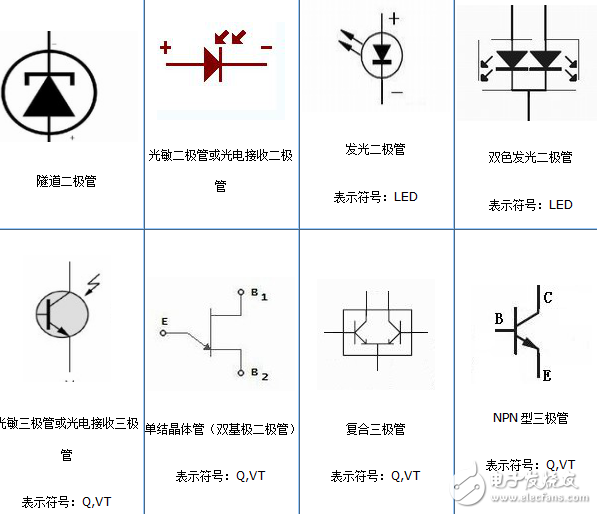

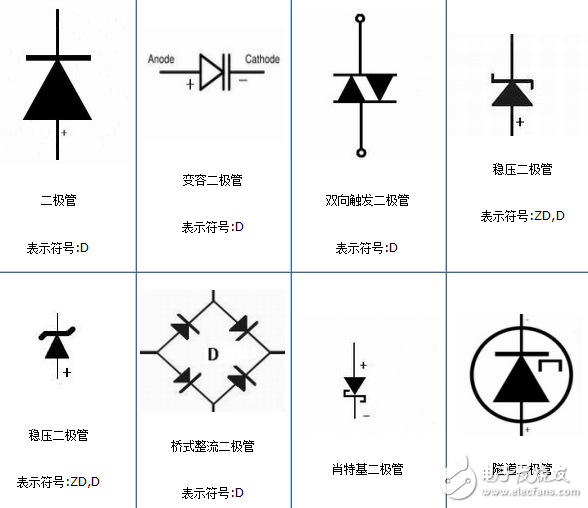

各種電子元件符號

正弦交流電流的公式是i=Isin2πft

i是交流電流的瞬時值，

I是交流電流的最大值，

f是交流電的頻率，

t是時間

隨著時間的推移，交流電流可以從零變到最大值，從最大值變到零，又從零變到負的最大值，從負的最大值變到零。在三角函數中2πft相當于角度，它反映了交流電任何時刻所處的狀態，是在增大還是在減小，是正的還是負的等等。因此把2πft叫做相位，或者叫做相。

　　proteus元器件中英文對照表

AD芯片-----TECHWELL TW6805A

仿真軟件里的AD0809有問題，用0808代替

定時/計數器的使用方法：

CLK：計數和測頻狀態時，數字波的輸入端。（counter enable）

CE：計數使能端；通過屬性設置高還是低有效。無效暫停計數

RST：復位端（RESET），可設上升沿（Low-High）或者下降沿（High-Low）有效。

4種工作方式：通過屬性O(shè)perating Mode 來選擇。

Default ： 缺省方式，計數器方式。

Time（secs）：100S定時方式，由CE和RST控制暫停和重新開始。

Time（hms）：10小時定時方式，同上。

Frequency： 測頻方式，CE和RST有效時，顯示CLK端數字波頻率

Count：計數方式。

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

常用元件列表：

POT-HG 可調電位器

7SEG-MPX8-CC-BLUE 8位數碼管

COMPIM 串口

SW- 開關

7SEG-BCD 含譯碼驅動的數顯

Speaker 揚聲器

2N5771和2N5772，15V對管300MA

RES ， CAP，

BUTTON 按鈕開關

KEYPAD-PHONE 3*4電話鍵盤

KEYPAD-SMALLCALC 4*4計算器鍵盤

KEYPAD-CALCULATOR 4*6計算器鍵盤

PG160128A 128*128液晶
