PCB設計入門

　　概要本章旨在說明如何生成電路原理圖、把設計信息更新到PCB文件中以及在PCB中布線和生成器件輸出文件。并且介紹了工程和集成庫的概念以及提供了3D PCB開發環境的簡要說明。

　　歡迎使用Altium Designer，這是一個完善的適應電子產品發展的開發軟件。本章將以“非穩態多諧振蕩器”為例，介紹如何創建一個PCB工程。

　　創建一個新的PCB工程

　　在Altium Designer里，一個工程包括所有文件之間的關聯和設計的相關設置。一個工程文件，例如xxx.PrjPCB，是一個ASCII文本文件，它包括工程里的文件和輸出的相關設置，例如，打印設置和CAM設置。與工程無關的文件被稱為“自由文件”。與原理圖和目標輸出相關聯的文件都被加入到工程中，例如PCB，FPGA，嵌入式

　　（VHDL）和庫。當工程被編譯的時候，設計校驗、仿真同步和比對都將一起進行。任何原始原理圖或者PCB的改變都將在編譯的時候更新。

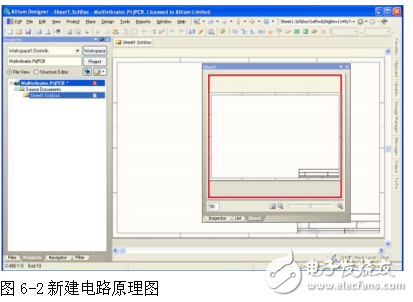

　　所有類型的工程的創建過程都是一樣的。本章以PCB工程的創建過程為例進行介紹，先創建工程文件，然后創建一個新的原理圖并加入到新創建的工程中， 后創建一個新的PCB，和原理圖一樣加入到工程中。
