一、 引言及背景

　　近年來，隨著計算機技術及集成電路技術的發展，嵌入式技術日漸普及，在通訊、網絡、工控、醫療、電子等領域發揮著越來越重要的作用。

　　I2C是一種較為常用的串行接口標準，具有協議完善、支持芯片較多和占用I/O線少等優點，主要在服務器管理中使用，可隨時監控內存、硬盤、網絡、系統溫度等多個參數，增加了系統的安全性，便于管理。目前比較流行的串行擴展總線中，I2C總線以其嚴格的規范和眾多支持I2C接口的外圍器件而獲得了廣泛的應用。

　　因此，我們對I2C接口進行了必要的探究，通LPC2106上的I2C接口實現對同樣帶I2C接口的EEPROM CAT24WC02進行數據的讀寫操作。

　　二、實驗?zāi)繕?/p>

　　實驗?zāi)繕耍和ㄟ^設計，了解I2C協議的基本原理，并對EEPROM讀寫功能的實現有個系統的概念，對其實現過程比較清楚。同時，在設計中，鞏固我們所學的理論知識。

　　三、設計方案

　　利用ARM芯片LPC2106的I2C接口向EEPROM 24WC02芯片內寫入10Byte的數據，然后再用I2C讀出寫入的10Byte數據，并對數據的正確性進行判斷，并顯示。

　　1. 設計思路

　?。?）利用ARM芯片LPC2106 的I2C接口向EEPROM 24WC02寫入10組數據。

　　（2）利用ARM芯片LPC2106 的I2C接口讀出之前寫入EEPROM 24WC02的10組數據。

　?。?）判斷讀出的數據與寫入的數據是否一致，若不一致則讓LED燈閃爍。

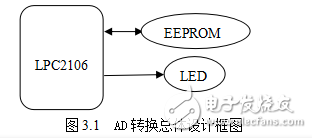

　　2．總體設計框圖

　　用ARM7系列芯片LPC2106作為主芯片，對EEPROM芯片進行讀寫操作，并用LED閃爍來表明寫入與讀出的數據是否一致。
