在高頻領域，信號或電磁波必須沿著具有均勻特征阻抗的傳輸路徑傳播。當遇到了阻抗失配或不連續現象時，一部分信號將被反射回發送端，剩余部分電磁波將繼續傳輸?shù)浇邮斩?。信號反射和衰減的程度取決于阻抗不連續的程度。當失配阻抗幅度增加時，更大部分的信號會被反射，接收端觀察到的信號衰減或劣化也就更多。
　　阻抗失配現象在交流耦合（又稱隔直）電容的SMT焊盤、板到板連接器以及電纜到板連接器（如SMA）處經常會遇到。
　　在如圖1所示的交流耦合電容SMT焊盤的案例中，沿著具有100Ω差分阻抗和5mil銅箔寬度的PCB走線傳播的信號，在到達具有更寬銅箔（如0603封裝的30mil寬）的SMT焊盤時將遇到阻抗不連續性。這種現象可以用式（1）和式（2）解釋。銅箔的橫截面積或?qū)挾鹊脑黾訉⒃龃髼l狀電容，進而給傳輸通道的特征阻抗帶來電容不連續性，即負的浪涌。
　　

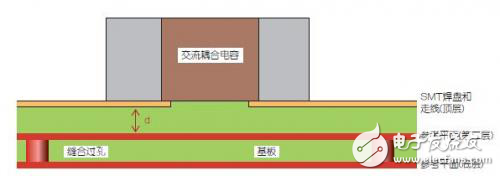

　　圖1 沒有裁剪過參考平面的PCB側視圖
　　

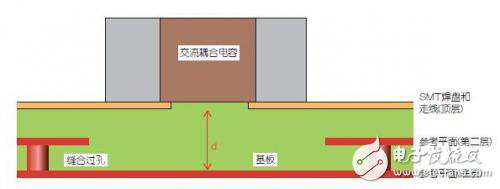

　　圖2 裁剪過參考平面的PCB側視圖
　　為了盡量減小電容的不連續性，需要裁剪掉位于SMT焊盤正下方的參考平面區域，并在內層創建銅填充，分別如圖2和圖3所示。這樣可以增加SMT焊盤與其參考平面或返回路徑之間的距離，從而減小電容的不連續性。同時應插入微型縫合過孔，用于在原始參考平面和內層新參考銅箔之間提供電氣和物理連接，以建立正確的信號返回路徑，避免EMI輻射問題。
