現在市面上關于PTROTEL99SE的書很多，但都沒有具體敘述有關電路圖的打印設置方法。PROTEL99SE的打印設置較之以前的版本有了很多不同之處。特別是在實際做電路板時有些細節須注意。

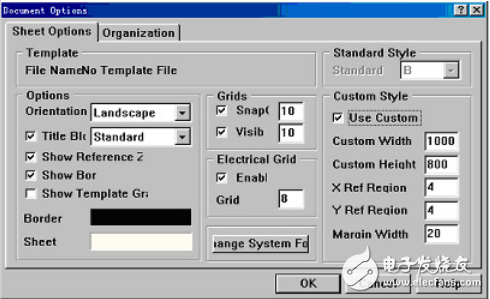

原理圖的打印還算比較簡單，跟其他軟件差不多，在FILE菜單下直接單擊PRINT選項即可。在PROTEL99SE的SCH圖里默認的圖紙大小是B號，在畫元件比較少的電路時占用圖紙的面積較小，打印出的圖紙就顯得比較空。這時可在DESIGN菜單下單擊OPTIONS選項，彈出DOUMENT OOPTIONS對話框：
在SHEET OPTIONS標簽下的CUSTOM STYLE組里選中USE CUSTOM項，然后改變CUSTOM WIDTH和CUSTOM HEIGHT框里的數值即可改變圖紙大小。此時注意要把元件和線路全選后移到圖紙的左下角。

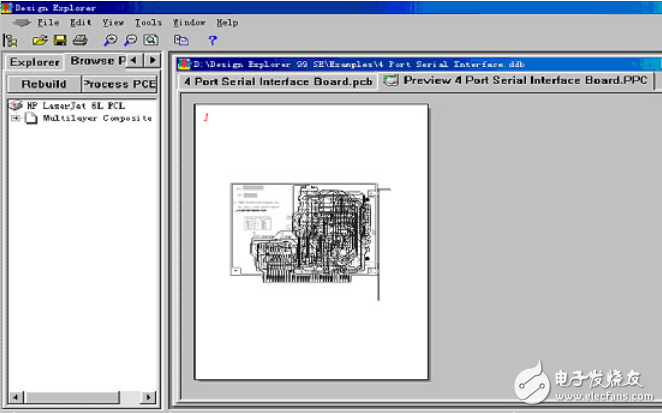

PCB圖的打印要生成打印文檔，不像PROTEL99那樣直接在PCB圖里打印。在FILE菜單下單擊PRINT/PREVIEW項則生成預覽文檔，如下圖：
