Explorer 8開發板是最新開發板之一。評估和展示微芯片的8位PIC的能力和特點MCU。該板支持8/14 / 20/28 / 40引腳DIP和44/64 / 80引腳PIM安裝PICMCU。這個委員會是完全填充的兩個固定的和一個可變的電源，一個16x2字符型液晶顯示模塊，一對?點擊?板頭mikrobus容納各種各樣的插件模塊，一雙Digilent PMOD?連接器，同軸　完全可配置的連接器，?PICtail連接器和USB轉串口、I2C轉換器。探險家與8完全兼容的MPLAB?配置和代碼MPLAB X V3.00之后　　

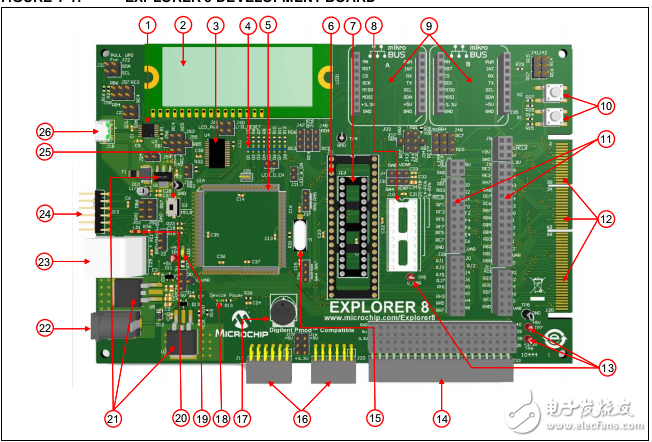

? ? ? ? Explorer 8開發板的硬件功能。每個特征號對應于圖1-1中的數字，顯示了該特性的董事會位置：
? ? ? ? 1。mcp2221 USB轉UART、I2C串行轉換器（U3）

　　2。16x2字符液晶（lcd1）

　　三.MCP23S17 I / O擴展LCD接口（U4）

　　4。八藍色發光二極管（D1～D8）。

　　5。雄性頭引腳模塊中的電源插頭（1A）

　　6。將40針插座（J8）PIC單片機

　　7。將28針插座（J13）PIC單片機

　　8。將8 / 14 / 20引腳PIC單片機插座（J10）

　　9。mikrobus頭附加mikrobus兼容板（機油和J35）

　　10。兩個按鈕開關的外部刺激（S1和S2）

　　11。PICtail PICtail子板連接器擴展（J3、J5、J11和J28）

　　12。PICtail Plus卡邊緣連接器模塊化擴展的PICtail加女兒

　　板（J19）

　　13。5.0V的測試點（TP1和TP7），3.3v（TP6）和v_var（TP5）。v_var是

　　可變電壓等于VDD和其相關的邏輯設備

　　14。20引腳直插式膨脹接頭（3-）

　　15。設備外部振蕩器8 MHz的晶體（Y1）

　　16。Digilent PMOD兼容的連接器（J17和J20）

　　17。10 K?電位器模擬輸入（R25）

　　18。電源指示燈（D9）

　　19。3.3V的電源指示燈（2）

　　20。5.0V的電源指示燈（LD1）

　　21。5.0v（U5），3.3v（U1）和可變（U2）電源

　　22。為9V直流電源管接頭（J1）

　　23。對于ICSP編程/調試使用真正的冰和ICD 3 RJ11連接器

　?。↗26）

　　24。6男頭ICSP編程/調試使用PICkit 3（J12）

　　25。推上外部復位MCLR按鈕開關（S3）

　　26。微型USB插座的USB通信和/或USB電源（18）
