隨著信息技術和芯片技術的發展，DSP技術在航空、通信、醫療和消費類電子設備中得到廣泛應用。伴隨主頻不斷提升及多核并行工作，DSP芯片的運算能力快速增強。運用DSP芯片快速設計多類信號多路并行處理的軟件，變得更加重要。為滿足需求，文中提出一種基于DSP／ BIOS的軟件架構，可提高軟件的可維護性和可重用性，方便算法的裁減添加及程序的跨平臺移植，實現多類信號多路并行處理的軟件快速開發設計。
　　1 DSP／BIOS簡介
　　DSP／BIOS是TI公司推出的實時操作系統，集成在CCS（Code Composer Studio）開發環境中。DSP／BIOS采用靜態配置策略，通過去除運行代碼能使目標程序存儲空間最小化，優化內部數據結構，在程序執行前夠通過確認對象所有權較早地檢測出錯誤，可滿足DSP運行時的調試和性能分析，應用DSP／BIOS可以快速編寫高效程序，較大的簡化DSP應用程序的開發和調試。DSP／BIOS是一組可重復調用的系統模塊應用程序接口API集合，分為系統模塊System、協助模塊Instrumentation、調度模塊Scheduling、同步模塊Synchronization、通信模塊Input／Out put和配置模塊CSL。系統模塊，主要完成芯片型號確認、字節序Endian Mode配置、主頻配置、芯片Cashe空間劃分及內存空間分配。協助模塊Instrumentation，主要負責消息打印、事件日志及信息追蹤工作。調度模塊，為DSP／BIOS核心功能，可細化為定時管理CLK、周期中斷管理PRD、硬中斷管理HWI、軟中斷管理SWI、任務管理TSK和空閑任務管理IDL。CLK控制片內的32位實時邏輯時鐘，負責PRD周期的設置。PRD管理周期對象，觸發應用程序周期執行性，為一種特殊的SWI。HWI管理硬件中斷，主要負責DSP與外設的數據交互，中斷服務程序應盡量短小精焊。SWI是不可阻塞搶斷式，SWI任務只能在程序編制時預先定義好。TSK是可阻塞搶斷式的，支持任務的動態產生。IDL管理休眠函數，休眠函數在目標系統程序無更高優先權的函數運行時啟動，是一種特殊的TSK。同步模塊，負責各個調度模塊之間信息的交換傳遞，保證調度模塊之間的同步和互斥。通信模塊，允許應用程序在目標系統和主機之間交流數據。配置模塊，負責芯片底層硬件的配置。另外DSP／BIOS還帶有插件，支持實時分析、程序跟蹤和性能監視。
　　2 DSP軟件架構

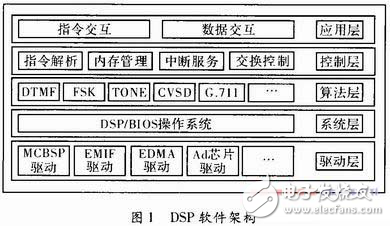

　　軟件架構采用分層設計思想，共分5層：驅動層、系統層、算法層、控制層和應用層。驅動層完成芯片硬件接口及外圍芯片驅動。系統層運行DSP／BIOS操作系統，完成硬件中斷、周期控制和任務調度功能。算法層提供各類業務需求的算法API?？刂茖迂?fù)責軟件的指令解析、內存管理、中斷服務和交換控制。應用層為CPU調用控制DSP提供指令交互和數據交互接口。
　　
　　3 子層設計
　　3．1 驅動層
　　使用DSP／BIOS圖形化的界面，調用芯片支持庫模塊CSL，快速設置DSP底層硬件接口，完成芯片的MCBSP驅動、EMIF驅動和EDMA驅動的開發。對于外圍芯片的驅動，如A／D芯片驅動，首先硬件上完成DSP芯片與A／D芯片的接線，然后按照配置指令的幀格式完成對A／D芯片的配置。
　　3．2 系統層
　　系統層設計為軟件架構設計的關鍵點，充分利用DSP／BIOS提供的調度模塊和同步模塊。將控制層中的指令解析、交換控制和交換表更新模塊與PRD綁定，周期檢查有無新指令，并根據指令解析更新交換表，調度周期由32位實時邏輯時鐘控制。將控制層中的交換控制和數據交換模塊與TSK綁定，根據從其他模塊收到的信號量SEM或者郵箱信息MBX，進行數據格式轉換，完成不同格式的數據在不同信道間的透明傳輸。將中斷服務與HWI進行綁定，完成數據實時收發。運用同步模塊Synchronization中的郵箱機制MBX與信號量SEM機制完成HWI、PRD和TSK之間的消息傳遞。運用操作系統的調度算法，完成多個任務之間的調度，控制數據收發及數據處理。
