1 引言
　　皮膚是人體最重要的器官之一。它有許多功能，首先，皮膚把外界和內部器官分離開，起著人體第一道屏障的作用。皮膚通過厚厚的角質層阻擋住外部細菌、灰塵等的侵入，保證人體內有一個安全的環境。其次，皮膚還是一個重要的分泌、排泄組織。皮膚內有很多的汗腺，通過汗腺進行汗液分泌和皮脂排泄。皮膚還有體溫調節作用，可以說皮膚與人體的健康有著密不可分的聯系。醫學界發現通過對皮膚的一些生理指標的檢測可了解人體的健康狀況。通過對皮膚生理參數的檢測從而準確地掌握人體機能的變化是當今醫學界面臨的一個重大難題。
　　本文介紹了一種基于DSP的人體皮膚測量?jī)x的設計方案。
　　2 總體設計方案

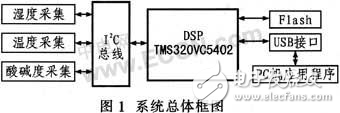

　　整個測量系統是由溫度采集、濕度采集、酸堿度采集、I2C總線、DSP、Flash、USB接口以及PC機中的應用程序等部分組成。系統總體框圖如圖1所示。
　　
　　整個測量系統的工作原理：利用先進的人體皮膚傳感器分別采集人體皮膚的溫度、濕度以及酸堿度3個指標，經過相應的控制器處理后通過I2C總線將數據送到DSP中進行濾波等處理，處理后的數據再通過USB口送入PC機中的應用程序，在應用程序中對數據進行處理、顯示以及曲線圖的描繪，以判斷人體的健康狀況。
　　3 硬件系統設計
　　3.1 TMS320VC5402與指標采集模塊的通信

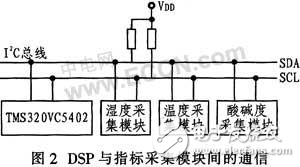

　　系統設計中TMS320VC5402作為主控制器，與每個指標采集部分通過I2C總線進行通信。I2C總線是由Philips公司開發的一種總線系統，它完成8位并行口到I2C總線協議的轉換，使一些沒有I2C接口的控制器可以直接接到I2C總線上進行通信。在系統中，TMS320VC5402設置為主機模式，每個指標采集部分設置為從機模式。這樣，便于增加其他的指標采集模塊，可直接“掛”在I2C總線上，如圖2所示。
