人機交互是智能化嵌入式產品一項重要功能，在設計智能監控系統時人機交互需要界面設計軟件，常用的圖形界面軟件有MiniGUI，QT／Embedded，OpenGUI等。Altera公司NiosⅡ已經集成了μC／OS-Ⅱ系統。μC／OS-Ⅱ是一個實時多任務內核，不具有現代操作系統的線程，上述GUI不能方便的運行。
　　μC／GUI是一個優秀的嵌入式圖形用戶界面，具有眾多的優點。如，代碼開源，占用系統資源少，所有的代碼均由ANSIC實現，功能強大且易于移植，可以應用于任何的LCD控制和CPU任何尺寸的物理與虛擬顯示，非常適合用于資源有限的嵌入式系統中。同時，μC／GUI與μC ／OS-Ⅱ都是美國Micrium公司產品，μC／GUI能輕易地在μC／OS-Ⅱ上應用，實現與μC／OS-Ⅱ的無縫結合。
　　本文在設計具有人機交互功能的基于NiosⅡ的嵌入式智能監控系統時，為實現友好的人機交互和更加方便的顯示，將μC／GUI移植到NiosⅡ嵌入式平臺，系統采用通用液晶顯示器顯示，具有更加廣泛的通用性。
　　1 硬件系統設計

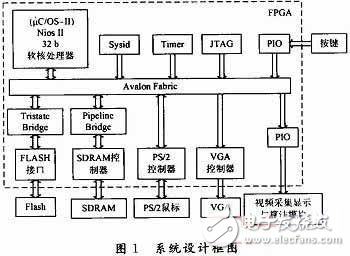

　　本系統設計采用的硬件平臺是Altera公司生產的DE2開發板，使用軟件是QuartusⅡ9．0，FPGA芯片是EP2C35F672C6，通過VGA接口連接液晶顯示器顯示，利用QuartusⅡ軟件的SOPC Builder搭建的系統設計如圖1所示。其中，PS／2 IP核是采用AItera公司大學計劃中的IP核，SDR AM為系統運行時的內存。在系統中運行交互界面時，通過PIO傳輸系統設置的參數，控制硬件實現的視頻的采集、顯示與相關視頻分析算法的實現。
　　
　　VGA IP核采用突發傳輸模式，這樣可以提高從端口的數據吞吐量，在主端口一次多個數據單元的時候，可以達到極高的效率。在本設計的VGA IP核設計一次傳輸10個數據單元，額外的burstcount信號為4位。
　　2 μC／GUI移植

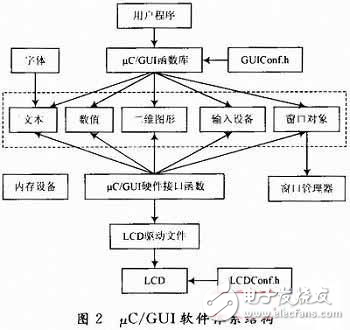

　　本系統采用μC／GUI 3．98版本進行移植，在移植μC／GUI之前，有必要熟悉μC／GUI的軟件體系結構與文件結構，μC／GUI的軟件體系結構如圖2所示。
