數字圖象處理技術在電子通信與信息處理領域得到了廣泛的應用，設計一種功能靈活、使用方便、便于嵌入到系統中的視頻信號采集電路具有重要的實用意義。
　　在研究基于DSP的視頻監控系統時，考慮到高速實時處理及實用化兩方面的具體要求，需要開發一種具有高速、高集成度等特點的視頻圖象信號采集系統，為此系統采用專用視頻解碼芯片和復雜可編程邏輯器件（CPLD）構成前端圖象采集部分。設計上采用專用視頻解碼芯片，以CPLD器件作為控制單元和外圍接口，以FIFO為緩存結構，能夠有效地實現視頻信號的采集與讀取的高速并行，具有整體電路簡單、可靠性高、集成度高、接口方便等優點，無需更改硬件電路，就可以應用于各種視頻信號處理系統中。使得原來非常復雜的電路設計得到了極大的簡化，并且使原來純硬件的設計，變成軟件和硬件的混合設計，使整個系統的設計增加柔韌性。
　　1 系統硬件平臺結構

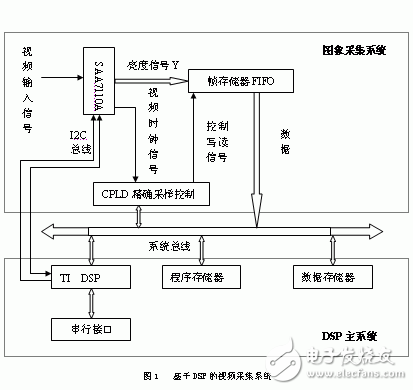

　　系統平臺硬件結構如圖1所示。整個系統分為兩部分，分別是圖象采集系統和基于DSP主系統。前者是一個基于SAA7110A/SAA7110視頻解碼芯片，由復雜可編程邏輯芯片CPLD實現精確采樣的高速視頻采集系統；后者是通用數字信號處理系統，它主要包括：64K WORD程序存儲器、64K WORD數據存儲器、DSP、時鐘產生電路、串行接口及相應的電平轉換電路等。
　　
　　系統的工作流程是，首先由圖象采集系統按QCIF格式精確采集指定區域的視頻圖象數據，暫存于幀存儲器FIFO中；由DSP將暫存于FIFO中的數據讀入DSP的數據存儲器中，與原先的幾幀圖象數據一起進行基于H.263的視頻數據壓縮；然后由DSP將壓縮后的視頻數據平滑地從串行接口輸出，由普通MODEM或ADSL MODEM傳送到遠端的監控中心，監控中心的PC機收到數據后進行相應的解碼，并將還原后的視頻圖象進行顯示或進行基于WEB的廣播。
