數字調制信號又稱為鍵控信號， 其調制過程是用鍵控的方法由基帶信號對載頻信號的振幅、頻率及相位進行調制。這種調制的最基本方法有三種： 振幅鍵控（ASK）、頻移鍵控（FSK）、相移鍵控（PSK）， 同時可根據所處理的基帶信號的進制不同分為二進制和多進制調制（M進制）。多進制數字調制與二進制相比， 其頻譜利用率更高。其中， QPSK （即4PSK） 是MPSK （多進制相移鍵控） 中應用較廣泛的一種調制方式。為此， 本文研究了基于DSP的BPSK以及DPSK的調制電路的實現方法， 并給出了DSP調制實驗的結果。
　　1 BPSK信號的調制實現
　　二進制相移鍵控（BPSK） 是多進制相移鍵控（MPSK） 的基礎， 2PSK是鍵控的載波相位按基帶脈沖序列的規律而改變的一種數字調制方式。
　　2PSK信號形式一般可表示為：
　　
　　用已調信號載波的0相位和π相位分別表示二進制數字基帶信號的1和0的相位鍵控方式， 通常被稱為絕對移相方式。2PSK信號的調制框圖如圖1所示。圖2是2PSK信號的軟件實現流程圖。
　　

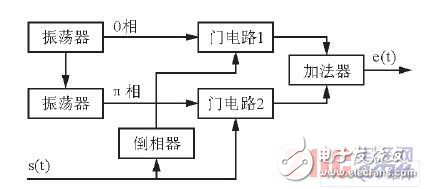

　　圖1 2PSK信號調制原理圖
　　

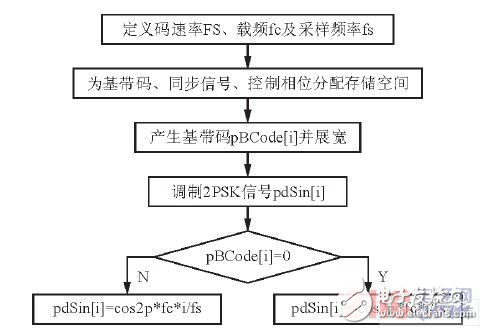

　　圖2 2PSK信號產生流程圖
　　當恢復的相干載波產生180°倒相時， 其解調出的數字基帶信號將與發送的數字基帶信號正好相反， 此時的解調器輸出數字基帶信號全部出錯。這種現象稱為“倒π” 或“反向工作” 現象。為此， 一般不采用2PSK方式， 而采用一種所謂的相對（差分） 移相（2DPSK） 方式。
