摘要：在由高性能數字信號處理器構建的系統中，供電模塊的設計是很重要的一個部分。以ADSP-TSl01為例，對應用電源芯片TPS54312和TPS54616設計出符合要求的供電模塊進行了詳細介紹。首先對3種供電方式進行了對比和原理上的介紹，然后介紹了這兩款芯片的性能，并詳細介紹了如何利用這兩款芯片進行原理圖的設計以滿足功耗、上電次序等設計要求，同時利用TI電源設計輔助軟件swift designer進行分析和仿真。經實驗，設計完全符合系統供電要求。
　　關鍵詞：高性能數字信號處理器；swift designer；電源設計；TPS54312
　　l 引 言
　　隨著近年來芯片制造技術的不斷發展，以及市場對高性能數字信號處理器的需求，新的功能更強，速度更快，功耗更低的數字信號處理器（DSP）產品不斷推出，給電路設計帶來了極大的方便。但與此同時，這些高性能器件的使用對供電模塊的設計提出了更高的要求。高效、穩定、滿足上電次序的供電模塊設計具有重要意義，將直接影響整個系統的穩定，甚至整個系統的實現。

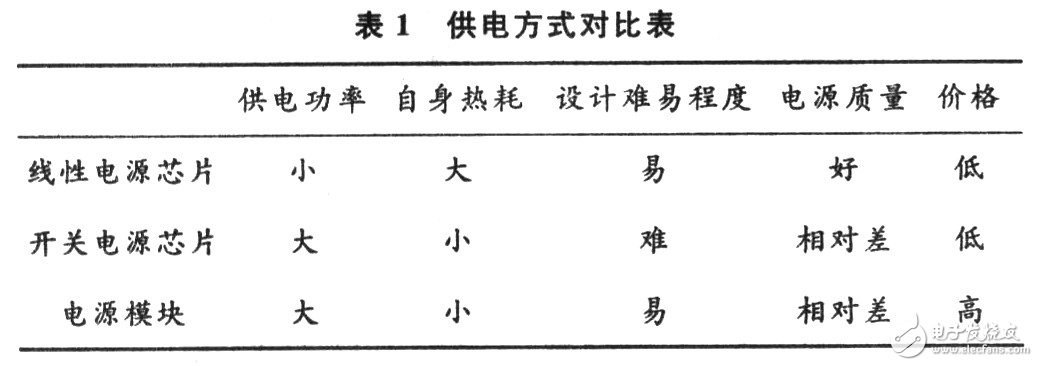

　　當前，DSP、FPGA等芯片的供電方式主要有3種：采用線性電源芯片，采用開關電源芯片，采用電源模塊。這3種方式的一個總體對比如表1所示。
　　
　　線性電源的基本原理是根據負載電阻的變化情況來調節自身的內阻，從而保證輸出端的電壓在要求的范圍之內。由于采用線性調節原理，瞬態特性好，本質上沒有輸出紋波。但隨著輸入輸出電壓差的增大或是輸出電流增加，芯片發熱會成比例增加，因此線性電源要求有較好的散熱處理控制。線性電源的輸入電流接近于輸出電流，它的效率（輸出功率／輸入功率）接近于輸出／輸入電壓比。因此，壓差是一個非常重要的性能，因為更低的壓差意味著更高的效率。LDO線性電源的低壓差特性有利于改善電路的總體效率。線性電源對電流輸入較小的應用系統提供了一種體積小、廉價的設計方案。
　　開關電源利用磁場儲能，無論升壓、降壓或是兩者同時進行，都可以實現相當高的變換效率。由于變換效率高，因此發熱很小，散熱處理得以簡化。又由于是開關穩壓器電源，與LDO線性電源相比，DC／DC調整器輸出紋波電壓較大、瞬時恢復時間較慢、容易產生電磁干擾（EMI）。要取得低紋波、低EMI、低噪聲的電源，關鍵在于電路設計，尤其是輸入／輸出電容、輸出電感的選擇和布局。因此在三種電源設計方案中，開關電源的設計要較另兩種電源設計方案復雜。但由于開關電源設計靈活，耗熱小，成本也較低，在系統電源模塊設計中，仍不失一種較好的選擇。
　　電源模塊原理上講是個開關穩壓器，效率非常高。相對于普通開關穩壓器，它的集成度更高，外圍只需要一個輸入電容和一個輸出電容即能工作，設計簡便，適合D要求開發周期非常短的應用。
　　2 芯片選型和功能介紹
　　由于ADSPTSl01信號處理部分僅是整個系統的一個子部分，結合其他部分的供電要求，F(xiàn)PGA芯片采用ATERA公司的EPlCl2F324，IO電壓3．3 V，內核電壓1．5 V，ADSPTS101的IO供電壓3．3V，內核電壓1．2V。其中EPlCl2F324對上電次序的要求并不是太嚴格，電源設計較為簡單，采用AS2830一1．5電源芯片即可達到要求。而ADSPTSl01對上電次序有較為嚴格的要求，當上電次序沒有達到要求時，既使上電后進行復位初始化后，初始狀態仍然可能不對。因此，系統電源部分設計的重點在于滿足ADSPTS101的上電要求。當然，采用電源模塊，如PT6944芯片可以滿足設計要求，但基于開關電源和電源模塊的比較優勢，本系統采用開關電源進行設計。采用的電源芯片為TI公司的TPS54616和TPS54312。
　　TPS54616是一款TI公司推出的適合DSP，F(xiàn)PGA，ASIC等多芯片系統供電的電源芯片，是一款低電壓輸入、大電流輸出的同步降壓DC／DC調整器，內含30MQ、12 A峰值電流的MOSFET開關管，最大可輸出6A電流。輸出電壓固定3．3V，誤差率為1％。開關頻率可固定在350 kHz或550 kHz，也可以在280 kHz到700 kHz之間調整。另外，它還具有限流電路、低壓閉鎖電路和過熱關斷電路。
　　TPS54312也同樣是TI推出的一款低電壓輸入，大電流輸出的同步降壓DC／DC調整器。所不同的是，TPS54312對于連續3 A的電流高效輸出，集成的MOS-FET開關管為60MQ，同時其固定電壓輸出為1．2V。
　　另外，TPS54616和TPS54312均采用集成化設計，減少了元件數量和體積，因此，可廣泛用于低電壓輸入、大電流輸出的分散電源系統中。
