顯微圖像處理是數字圖像處理的一個重要研究領域，隨著其技術的不斷發展，已經在材料、生物、醫學等領域得到了廣泛應用。目前的顯微圖像處理通常利用圖像采集系統將顯微圖像采集到計算機中再進行圖像處理，這樣，雖然運算速度高，但體積龐大、不便于攜帶，有一定的局限性。因此，采用數字圖像處理技術和DSP技術實現顆粒顯微圖像的高效、快速、全面的統計與測量，具有重要的實用價值和廣闊的應用前景。
　　本文提出并設計了一種基于DSP和FPGA的嵌入式顯微圖像采集處理系統，如圖1所示。其中，圖像采集與處理裝置是整個系統的關鍵部件，它以DSP和FPGA為核心，DSP作為中央處理器負責圖像濾波、閾值分割及目標的數目、直徑及面積等統計處理，通過FPGA完成各種接口邏輯和時序匹配，并配以大容量存儲器用于圖像的存儲。DSP芯片體積小，運算速度快，使用靈活方便；FPGA具有在系統可編程和控制邏輯實現靈活的特點。因此，既能夠滿足處理的快速性，又能滿足小型化便于攜帶的要求。
　　
　　1 系統硬件平臺設計
　　基于視頻圖像處理的顯微圖像處理系統的性能，在很大程度上依賴于其硬件處理單元的結構和性能。本系統所采用的硬件結構主要由5大模塊組成：DSP核心處理單元、視頻圖像采集與存儲模塊、字符與圖形迭加單元、通訊與用戶交互接口模塊、電源模塊。系統電路框圖如圖2所示。
　　

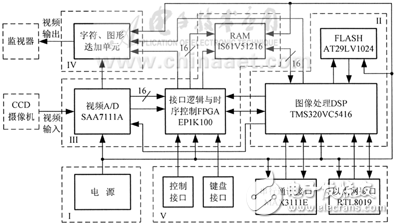

　　圖2 嵌入式顯微圖像處理系統硬件結構框圖
　　系統的工作過程為：系統上電后，DSP執行BOOTLOAD程序，將用戶程序代碼從外部Flash load到內部程序存儲器，并執行A/D、字符迭加等初始化操作。視頻采集與轉換模塊將CCD攝像機輸出的模擬視頻信號轉換為數字圖像數據并存儲在RAM中，在一場圖像采集完畢后，由場同步信號通過FPGA以中斷方式通知DSP，DSP從RAM中讀取圖像，并負責完成圖像濾波、分割、測量等各種處理算法，將測量結果通過字符圖形迭加單元顯示在監視器屏幕上，也可以根據需要由通訊接口模塊傳送給主機。各種接口邏輯與時序控制通過在FPGA器件內部編程實現。
　　模擬視頻信號分為兩路：一路經A/D轉換為數字圖像信號，另一路則與視頻疊加芯片MAX442和字符疊加芯片μD6453進行圖形和字符的疊加顯示。這里采用Philips公司的SAA7111A作為視頻A/D解碼芯片，它將CCD攝像機輸出的模擬視頻信號轉換為數字圖像數據，并在FPGA的控制下存儲在RAM中，同時產生行同步信號HS、場同步信號VS、奇偶場標志信號RTS0以及像素時鐘信號LLC2。MAX442是一個雙通道視頻信號放大器，增益帶寬高達140MHz。μPD6453為NEC公司生產的用于視頻設備中的字符發生芯片。待顯示的字符和圖形與CCD攝像機輸出的原始圖像一起疊加顯示在監視器屏幕上。
　　在圖像采集過程中，視頻解碼芯片SAA7111A按像素逐點輸出4:2：2的YUV格式的數字圖像數據。該格式中，每幀圖像的分辨率為720×576，即每行有720個像素點，每幀576行，由于一幀圖像是由奇、偶兩場圖像組成的，因此每場圖像有288行。為了處理方便，每場采集的圖像大小為512×256，即每行采集512個像素，每場（奇場或偶場）采集256行，通過在FPGA中編程實現像素延時和行延時，選擇每行中間的512個像素和每場中間的256行。
