      用CPLD驅動數碼管顯示

      2017-09-01 | rar | 0.21 MB | 次下載 | 免費

      資料介紹

      　　用CPLD設計一個驅動六位數碼管顯示電路。用六個數碼管接成一個六位數碼管顯示，將六數碼管的a～g及小數點dp管腳并聯在一起，數碼管的陰極A1～A6定義為Vss0、Vss1、Vss2、Vss3、Vss4、Vss5。

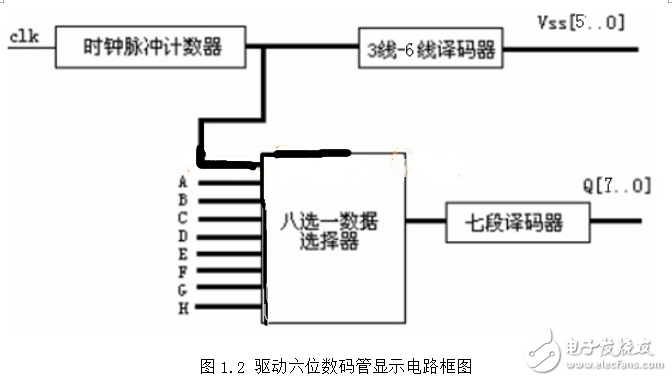

      　　時鐘脈沖計數器的輸出同時作為3線—6線譯碼器、八選一數據選擇器地址碼的輸入。

      　　時鐘脈沖計數器的輸出經過3線—6線譯碼器譯碼其輸出信號接到八位數碼管的陰極Vss0、Vss1、Vss2、Vss3、Vss4、Vss56端。要顯示的數據信息A～H中哪一個，通過六選一數據選擇器的地址碼來選擇，選擇出的數據信息經七段譯碼器譯碼接數碼管的a～g管腳。這樣六個數碼管就可以輪流顯示六個數字，如果時鐘脈沖頻率合適，可實現八個數碼管同時被點亮的視覺效果。

      用CPLD驅動數碼管顯示

      二極管 cpld 數碼管 時鐘脈沖計數
