本文描述了一種在直流照明系統中驅動 LED 的新方法，這種方法能提供 95%的效率、更長的使用壽命以及更高的抗電氣和機械沖擊力，同時對采用 ZXSC300系列 DC-DC 控制器的實際電路設計進行了計算和分析。
作為鹵素燈低壓照明的一種替代技術，LED 照明日益流行。與鹵素燈泡不同的是，LED 沒有效率低、可靠性差以及使用壽命短等問題的困擾。本文描述了一種在 直流照明系統中驅動大功率 LED 的新方法，這種解決方案能提供 95%的效率、更長的使用壽命，并能承受更高的電氣和機械沖擊。

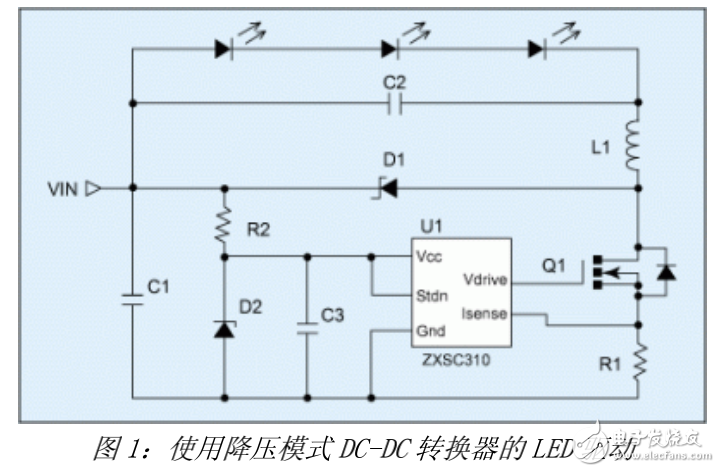

在圖 1 所示的電路中，ZXSC300 系列 DC-DC 控制器驅動以降壓模式工作的外部開關。表 1 列出了 12V 電源系統的材料清單。通過增加 R2 的值 可提供更高的系統電壓，例如，要得到 24V 的電壓僅需將 R2 值改為 2.2kΩ，同時電容 C1 也須有更高的額定電壓，電路基本工作原理如下：
當 Q1 導通時，電流流過 LED、電容 C2 和電感。當 R1 兩端的壓降達到 Isense引腳的閾值電壓時，Q1 關斷并保持一個固定時間，電感中的能量流過 D1 和 LED。經過這個固定時間后，Q1 重新導通，如此循環往復。
