通過對LCD1602/LCD12864顯示模塊控制時序和指令集的對比分析，利用Verilog HDL描述語言完成了多功能LCD顯示控制模塊的IP核設計．所設計的LCD顯示控制器具有很好的可移植性，只需通過端口的使能參數配置便可以驅動LCD1602/LCD12864模塊實現字符或圖形的實時顯示，并且該多功能LCD控制器的可行性也在CvcloneII系列的EP2C5T144C8 FPGA芯片上得到了很好的驗證。
2 多功能顯示控制器的操作時序

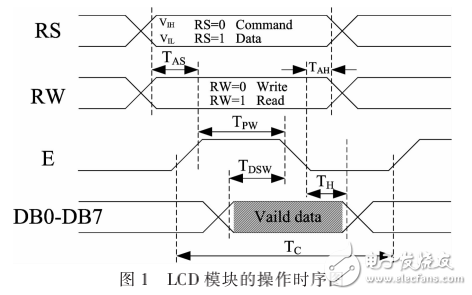

如果LCD12864液晶模塊T作在并口的數據傳輸模式（PSB=1、RST=I）下，就和LCD1602液晶模塊具有完全相同的控制時序．這就要求多功能控制器產牛的E、RW、RS控制信號具有正確的時序．LCD模塊的讀／寫操作時序由使能信號E完成：對讀／寫操作的識別是判斷RW信號上的電平狀態：RS信號用于識別數據總線DBO-DB7上的數據是指令代碼還是屬于顯示數據l4.61，控制信號的操作時序如圖1所示。
