555 定時器是一種模擬和數字功能相結合的中規模集成器件。555 定時器成本低，性能可靠，只需要外接幾個電阻、電容，就可以實現多諧振蕩器、單穩態觸發器及施密特觸發器等脈沖產生與變換電路。它也常作為定時器廣泛應用于儀器儀表、家用電器、電子測量及自動控制等方面。 通過課程設計使學生會查閱手冊和有關文獻資料，培養學生獨立分析和解決實際問題的能力以及培養學生嚴肅工作的工作作風和嚴謹?shù)目茖W(xué)態度。通過實際電路方案的分析比較、設計、器件選取、仿真等環節，掌握了簡單實用的電路分析方法和工程設計方法。

　　本次課題設計的課題為“玩具電子琴電路”。參考各類文獻熟知各種電路的參數及性能。并掌握他們的設計，測量及調整方法，最后通過實驗要求及各個單元電路的關系，組裝成合理的電路，并進行測試。

　　2.1 設計目的

　?。?）熟練掌握555定時器的用法；

　?。?）運用555定時器完成一些實際應用。

　　2.2 設計的基本要求

　?。?）玩具電子琴設有八個琴鍵，分別代表1，2，3，4，5，6，7，i八個不同的音符，每按下一個琴鍵，揚聲器發出一個音符的聲音；

　?。?）演奏時的音量和節拍可以調節，以滿足演奏一般歌曲的需要；

　?。?）畫出電路原理圖；

　　（4）進行電路的仿真和調試。

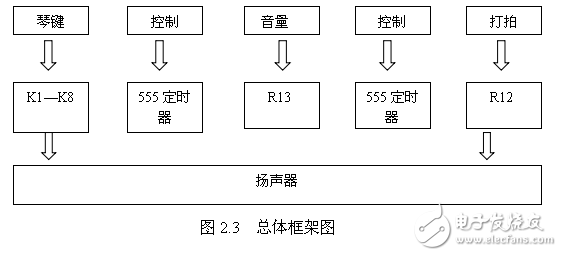

　　2.3 設計原理

　　電路中采用555構成多諧振蕩電路，通過按下不的鍵來改變輸入電阻，改變輸出頻率。輸出的信號通過濾波電路送到喇叭。還可進行音量、節拍的調節。
