1. 使用單片機內部復位電路的可靠性設計
LPC932 單片機只能工作在3V 供電電壓下其外圍器件既可以選用3V 接口器件也可以選用5V 接口器件當用戶決定使用內部復位時為了保證單片機上電復位100 可靠必須在復位引腳接一上拉電阻如5 10K 如果單片機使用3V 電源電壓外圍器件使用5V 電源電壓準確的復位電路設計方法如圖1 所示如果單片機使用3V 電源電壓外圍器件使用3V 電源電壓準確的復位電路設計方法如圖2 所示
2. 使用單片機外部復位電路的可靠性設計

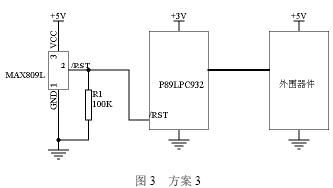

LPC932 單片機只能工作在3V 供電電壓下其外圍器件既可以選用3V 接口器件也可以選用5V 接口器件當用戶決定使用外部復位電源監控器件時為了保證單片機上電復位100 可靠一定要注意根據外圍器件的供電電源方式選擇復位電源監控器件如果單片機使用3V 電源電壓外圍器件使用5V 電源電壓準確的復位電路設計方法如圖3 所示請選擇PHILIPS 半導體公司生產的MAX809L 等合適的電源監控器件如果單片機使用3V 電源電壓外圍器件使用3V 電源電壓準確的復位電路設計方法如圖4 所示請選擇PHILIPS 半導體公司生產的MAX809R 等合適的電源監控器件.
