      Study-3 51單片機開發板原理圖

      2009-11-13 | rar | 344 | 次下載 | 10積分

      資料介紹

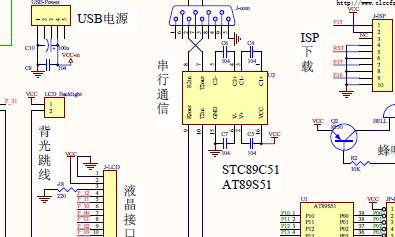

      Study-3 51單片機開發板原理圖:1-單片機的管腳除下載的幾個（P30,P31,P15,P16,P17,RST）之外，均直
      接擴展出來，原理圖中對應綠色的網絡
      2-紅色的網路對應的是這個板子上的外設，比如 液晶 數碼管等等
      3-其他顏色的就是對應的各個部分的網絡
      4-這個原理圖的布局是根據PCB的布局來設計的，這樣方便查閱
      5-在PCB中的右面擴展出來的萬能板上，外面的一排是GND，
      里面的一排是VCC，擴展的時候，可以把電源直接接到這里就可以了
      6-板子的左上角有2個跳線，一個是控制液晶的背光用的，
      一個是2位數碼管的能信號，因?yàn)椴捎昧?4ls164串轉并的方案，
      所以數碼管和串口不能同時使用，但是下載程序不影響，即平時短接就
      可以當作串口試驗的時候，建議把跳線斷開
      7-關于S系列單片機的使用，這個板子兼容S系列的單片機使用，留有下
      載線的接口
      8-下載程序說明，STC單片機采用串口下載，下載前一定要冷啟動
      即斷電，點擊下載，上電，程序就會下載進去了
