檢測系統基礎知識

項目二 檢測系統基礎

《傳感器與物聯網技術》

工作任務

1． 傳感器的選擇

2． 電路設計并仿真（EDA軟件文件上交）

3. 元件購置和安裝、調試（自行購置元件并在相應電路板上或萬能板上焊接）：此為附加加分項。

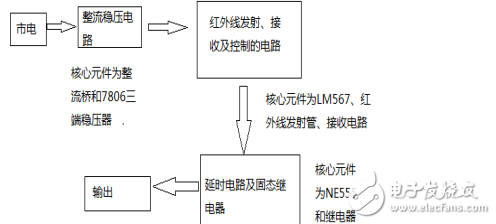

電路框圖

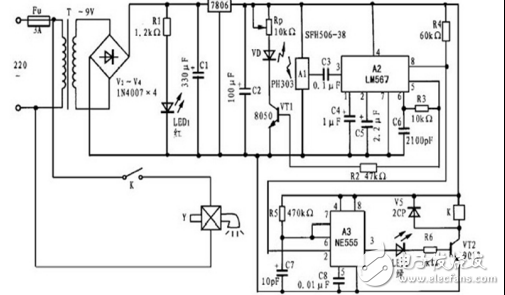

具體電路圖

原理分析

本電路利用220V市電供電，市電經變壓器T作用之后轉換為9V交流電壓，再通過整流橋的作用轉變?yōu)樯孕∮?V的直流電壓，經R1限流之后驅動D1發紅光，作為電源指示燈。C1、C2在電路中起到濾波作用，C2還有改善7806負載特性的作用。三端穩壓集成電路7806將整流橋的輸出電壓轉變?yōu)?V電壓輸出，為A1、A2、A3供電 。

電路圖中VD為紅外發光二極管PH303，LM567芯片5管腳輸出的震蕩信號經VT1功率放大之后，推動VD向外發射紅外線。A1為SFH506-38為紅外接收電路，由它來對紅外線進行感應，利用感應信號來控制LM567的工作。LM567的3管腳為信號輸入端，8管腳為邏輯輸出端，在沒有人洗手時，A1接收不到VD發出的紅外線，從而A2的3管腳沒有輸入，8管腳為高電平，A2的8管腳與A3的2管腳直接相連，在2管腳為高電平時，A3的三管腳輸出低電平（NE555組成單穩態電路），從而三極管VT2截止，LED2不亮，繼電器K處于釋電狀態，水龍頭的閥門關閉，無自來水放出。在有人要洗手時，VD發射出的紅外線被人手反射，從而被A1接收，經放大之后輸入到A2的3管腳，使得8管腳輸出低電平，從而A3的2管腳為低電平， A3的3管腳輸出高電平，VT2導通，繼電器K吸合，從而使其常開觸點K閉合，水龍頭接通釋電放水。同時LED2發出綠光，指示水龍頭在工作。當人手離開時，A1沒有接收紅外線，NE555提供一定的延時之后關閉，這可以防止人手偶爾偏離紅外線探測區之后，在一定時間內仍能有水放出。
