光立方是一個長、寬、高由8×8×8 個LED 燈組成的真實3D 立方體顯示器。其最大的特點，就是帶給觀賞者立體的超酷的3D視覺體驗。因此各大網站也充斥著各種各樣的光立方版本。

　　但是這各種版本的光立方的制作方法都很復雜，而且成本也很高，而本設計與之相比則制作簡單精美，成本低廉。

　　為保證光立方精美的外形，本設計還提供了一種光立方的制作模板，以確保將動手能力導致的美觀差異降到最低。

　　為降低其成本，本設計采用了STC12C5A60S2單片機，這種單片機自帶有A/D轉換模塊；使用的鎖存器是常用的SN74HC573。這樣可以保證在降低制作成本的情況下，毫不影響作品的美觀；再加上顯示效果極佳的高亮霧面的藍色方形LED，硬件電路無需添加額外的驅動和上拉電阻，即可實現其強大的功能：除了能顯示3D 圖形，還可以支持多級亮度和速度調整，允許用戶自拓展音頻顯示功能，就像音樂顯示器一樣。用戶還可以在不改動硬件電路的情況下設計出自己喜歡的的自定義圖形。這些充分體現了制作成本低、顯示效果好、功能完善的特點。

　　最后，經過軟硬件調試，解決了一些硬件電路短路，程序報錯的問題，完美地實現了多種圖形動態顯示，流暢的圖形變換和音頻顯示的多種功能。

　　光立方的設計方案

　　2.1本設計基本功能和特點

　　1、8*8*8LED陣列3D光立方體顯示器，設計方案精簡，電路簡潔，采用的材料是高亮藍色霧面LED燈，可以達到光立方最佳視覺效果。

　　2、連貫圖形顯示效果，渾然一體，一氣呵成。能給用戶帶來立體的可視的震撼視覺效果。

　　3、程序內置壞點檢測部分，以及多種圖形顯示模塊。

　　4、創新設計的LED 陣列制作模板，讓LED 陣列制作簡單快速。套件制作因此變得簡單。初學者也可以制作出規范、美觀的成品。

　　2.2拓展功能

　　1、具有音頻顯示模式，可隨音頻同步顯示，給用戶和制作者超炫酷體驗。

　　2、全開放式用戶自定義操控，用戶可根據自己的喜好自行編寫對應的程序。

　　3、光立方內置三個模式：圖形顯示模式、音頻顯示模式、夜燈模式。

　　2.3總體設計方案

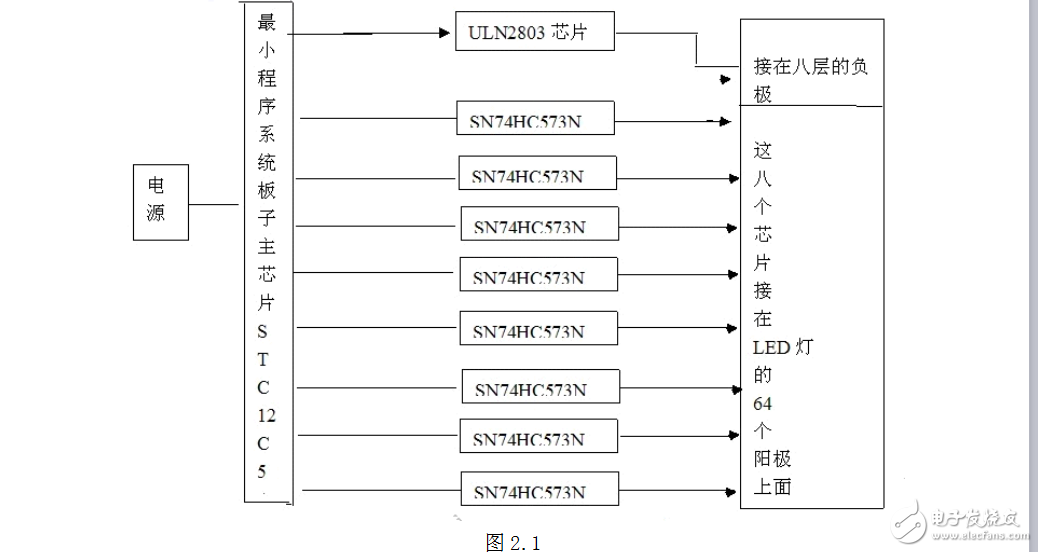

　　該光立方設計方案，其核心分為三個部分：控制系統，驅動電路和顯示部分?？傮w設計圖如下頁圖（圖2.1）：
