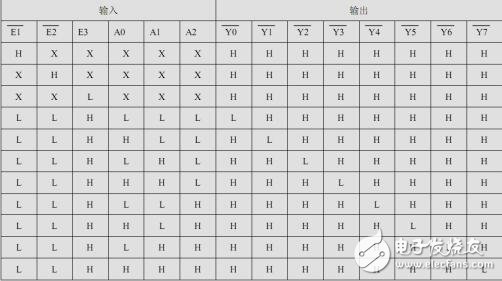

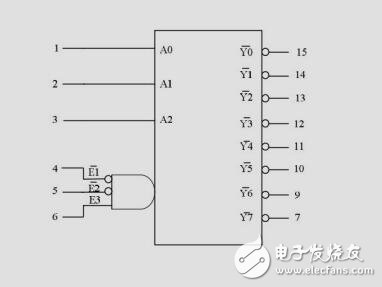

74HC138譯碼器可接受3位二進制加權地址輸入（A0， A1和A2），并當使能時，提供8個互斥的低有效輸出（Y0至Y7）。74HC138特有3個使能輸入端：兩個低有效（E1和E2）和一個高有效（E3）。除非E1和E2置低且E3置高，否則74HC138將保持所有輸出為高。利用這種復合使能特性，僅需4片74HC138芯片和1個反相器，即可輕松實現并行擴展，組合成為一個1-32（5線到32線）譯碼器。任選一個低有效使能輸入端作為數據輸入，而把其余的使能輸入端作為選通端，則74HC138亦可充當一個8輸出多路分配器，未使用的使能輸入端必須保持綁定在各自合適的高有效或低有效狀態。74HC138與74HC238邏輯功能一致，只不過74HC138為反相輸出。
譯碼器（decoder）是一類多輸入多輸出組合邏輯電路器件，其可以分為：變量譯碼和顯示譯碼兩類。 變量譯碼器一般是一種較少輸入變?yōu)檩^多輸出的器件，常見的有n線-2^n線譯碼和8421BCD碼譯碼兩類；顯示譯碼器用來將二進制數轉換成對應的七段碼，一般其可分為驅動LED和驅動LCD兩類。
