DKAN005A PWM Example
微芯片技術的CCP模塊中包含各種各樣的PIC單片機，如pic12f683。這個文件使得用戶使用Microchip的CCP模塊的PWM生成。它也描述了一種調光應用使用TT電子/ OPTEK技術opa731w光引擎。
應用

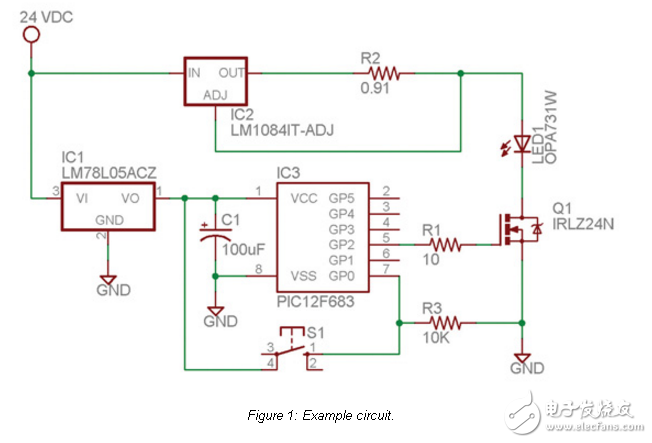

圖1控制LED陣列通過調節100Hz的PWM波形的占空比強度顯示電路。由PIC12F683單片機產生的波形是用來驅動為一個N溝道邏輯電平MOSFET的LED陣列提供地面。對陣列的電流限制是利用配置為恒流源的線性電壓調節器在高側完成的。單片機顯示器按鈕開關。開關按下時，占空比增加和減小。由于占空比的變化，它不斷地存儲在EEPROM中，這使得電路在斷電時保持光強度。
Hardware Overview
The PIC12F683-I/P has a CCP module and software configurable internal oscillator which make it suitable for this application. The CCP module is used to generate the free-running PWM waveform. Also， its internal 8 MHz oscillator， which can be divided down via software to one of eight distinct clock frequencies， allows for flexibility in the waveform period.
