      電子發燒友網>電子資料下載>單片機>用ADE7912/ADE7913構建錳銅分流器基于錳銅分流器的 直連式三相電表

      用ADE7912/ADE7913構建錳銅分流器基于錳銅分流器的 直連式三相電表

      2017-09-12 | rar | 0.1 MB | 次下載 | 免費

      資料介紹

      　　錳銅分流器、電阻分壓電路和ADE7912/ADE7913器件之間

      　　有接口電路，詳見“ADE7912/ADE7913與錳銅分流器和電

      　　阻分壓電路的連接”部分。

      　　零線決定微控制器（GND_MCU）的地以管理ADE7912/

      　　ADE7913器件。這個地與ADE7912/ADE7913的原邊地相

      　　同。微控制器用一個串行端口接口（SPI）與ADE7912/ADE7913

      　　通信。這意味著，電表電源必須向微控制器以及GND_MCU

      　　地在零線上的ADE7912/ADE7913提供電源電壓。

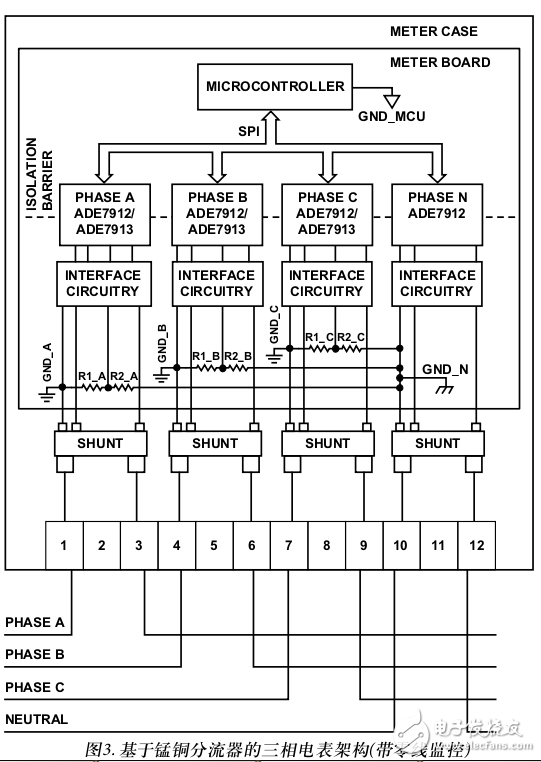

      　　圖2中所示電表不監控零線電流。圖3展示的直連式三相電

      　　表會監控零線電流。唯一區別在于，圖3中有一個額外的

      　　ADE7912（N相），它只負責用錳銅分流器檢測零線電流。該

      　　芯片的電壓通道未使用。

      　　微控制器和ADE7912/ADE7913的原邊有一個來自零線的隔

      　　離地。這意味著，電表電源必須向微控制器和與零線相隔

      　　離的ADE7912/ADE7913提供電源電壓。
      用ADE7912/ADE7913構建錳銅分流器基于錳銅分流器的 直連式三相電表

      分流器 ADE7913 ade7912
