點陣 LCD 的顯示原理
在數字電路中，所有的數據都是以0和1保存的，對 LCD 控制器進行不同的數據操作，可以得到不同的結果。對于顯示英文操作，由于英文字母種類很少，只需要8位（一字節）即可。而對于中文，常用卻有6000 以上，于是我們的 DOS 前輩想了一個辦法，就是將 ASCII 表的高128個很少用到的數值以兩個為一組來表示漢字，即漢字的內碼。而剩下的低128位則留給英文字符使用，即英文的內碼。
那么，得到了漢字的內碼后，還僅是一組數字，那又如何在屏幕上去顯示呢？這就涉及到文字的字模，字模雖然也是一組數字，但它的意義卻與數字的意義有了根本的變化，它是用數字的各位信息來記載英文或漢字的形狀，如英文的‘A’在字模的記載方式如圖1所示：

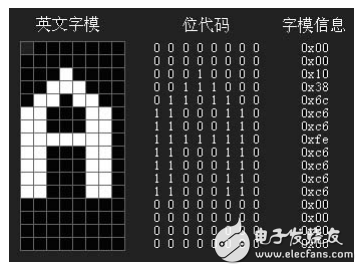

圖1 “A”字模圖
而中文的“你”在字模中的記載卻如圖2所示：

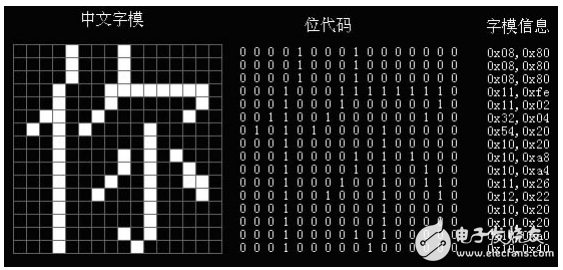

圖2 “你”字模圖
