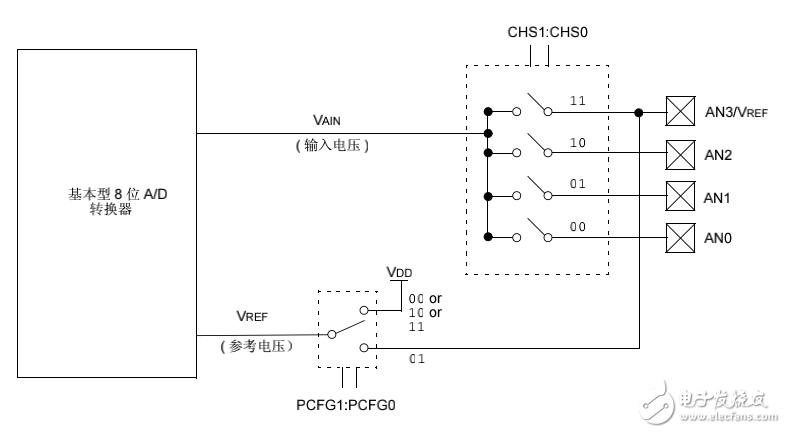

這一模數轉換器 （A/D） 模塊總共有 4 個模擬輸入通道。
A/D 轉換器能將一個模擬輸入信號轉換成相應的 8 位數字信號。采樣保持輸出是轉換器的輸入，
A/D 轉換器采用逐次逼近法產生轉換結果。通過軟件設置，模擬參考電壓可以選擇為器件的正向
電源電壓 （VDD） 或 AN3/VREF 引腳上的電平。 A/D 轉換器具備可在休眠狀態下工作的獨特特性。
A/D 轉換器有 3 個寄存器，它們是：
? A/D 結果寄存器 （ADRES）
? A/D 控制寄存器 0 （ADCON0）
? A/D 控制寄存器 1 （ADCON1）
ADCON0 寄存器，如圖 22-1 所示，控制 A/D 模塊的操作。ADCON1 寄存器，如圖 22-2 所示，
可對端口的引腳功能進行配置。這些端口可被配置成模擬輸入 （ 或作為參考電壓 ） 或數字 I/O 口。
