當前，在很多的領域都能看到語音控制技術應用的例子，然而，對于千家萬戶都要使用的燃氣爐灶卻沒有在市場上發現用語音控制技術實現的產品，燃氣爐灶的使用控制依然是傳統的手動控制方式，這種情況使燃氣爐灶的安全使用受到限制，安全事故時有發生，給人民群眾的生命財產帶來損失。筆者正是基于解決燃氣爐灶的安全使用問題而引入語音控制技術，在傳統的燃氣爐灶基礎之上，加裝語音控制裝置，對燃氣爐灶的點火、滅火、火力調節、火焰異常熄滅時緊急關閉氣源等功能都能用語音命令和語音提示智能化地完成。這樣不僅使燃氣爐灶的使用安全性有很大的提高，而且使用戶使用燃氣爐灶更加方便。該裝置的設計制作從硬件和軟件兩個層面敘述如下。
　　l硬件設計
　　1.1電路設計

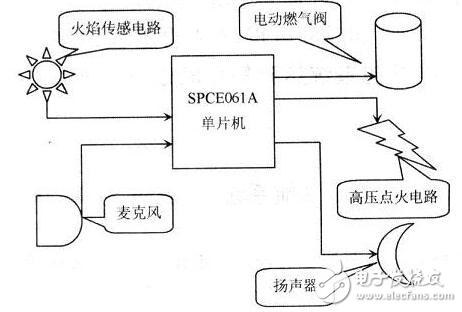

　　該裝置的電路系統由三部分構成：檢測火焰的傳感器電路，高壓點火電路和電動燃氣閥等執行部分，以SPCE061A單片機為核心的信號處理與控制部分?；鹧?zhèn)鞲衅鞑捎?a href='http://m.makelele.cn/tags/紅外/' target='_blank' class='arckwlink_none'>紅外測溫傳感器，該傳感器是采用輻射測溫原理，檢測燃氣爐灶的火焰情況，高壓點火電路則選擇可控高壓點火模塊，為了實現火焰是連續可調的要求，氣源的控制采用了電動氣閥。為了實現語音控制和語音提示，該裝置的信息處理和控制單元選擇了凌陽公司的SPCE061A單片機，該單片機具有強大的語音處理和語音控制能力，能輕松完成該裝置的控制目的。該裝置的原理如圖1所示。
　　
　　圖1 原理框圖
　　1.2裝置工作原理
　　本裝置的主要功能有4個：點火、熄火、火力調節、報警。要完成3個任務：一是語音任務，主要負責監聽命令和語音報警，要求采用非特定語音識別技術，這主要是考慮對任何使用者語音命令都要有效；二是火焰?zhèn)鞲腥蝿?，主要負責火焰的傳感信號處理；三是控制任務，實現對燃氣閥的控制和對點火電路的控制。該裝置的功能雖然有點簡單，但內部操作卻并不簡單，3個任務必須相互通信，相互協調工作，才能完成該裝置的功能和保證該裝置的性能，才能發揮操作系統的優越性和充分利用CPU的資源。
　　首先，該裝置上電復位后，SPCE061A單片機就開始自檢，檢測傳感器是否正常，檢測麥克風是否正常，檢測燃氣閥是否關閉，檢測高壓點火電路是否正常，隨后，該裝置處于待用狀態。當有有效的語音命令出現時，SPCE061A單片機就會按照語音命令的內容實現對燃氣爐灶的控制，對于燃氣爐灶在使用過程中出現的異常，該裝置也能快速地自動完成對燃氣爐灶的控制處理，以避免出現危險。為了使用上的方便，該裝置還設計了鍵盤手動控制子系統，便于手動操作控制燃氣爐灶。
　　2軟件設計

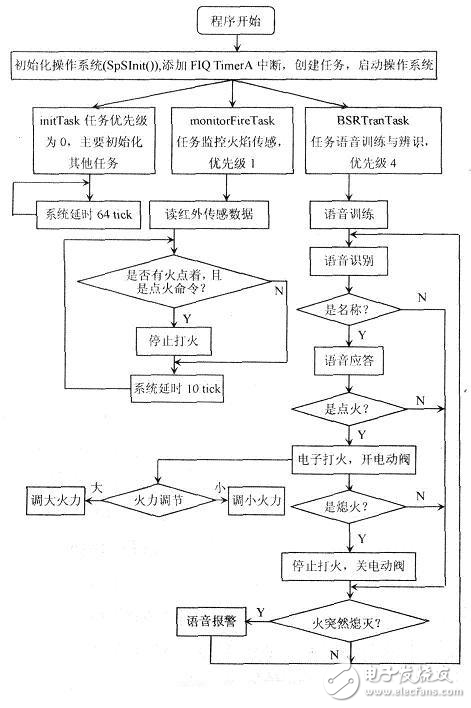

　　該語音控制裝置的硬件電路結構簡單，工作量較大的是軟件的開發，為了達到設計要求，實現需要的功能，保證該裝置的性能，對該裝置的程序進行了認真的設計和編制，其程序框圖如圖2所示。
　　
　　圖2 程序框圖
